Inventario de UI — vistas y componentes a diseñar

Este documento es el encargo al equipo de diseño. Enumera, de forma exhaustiva, todas las pantallas y componentes visuales que el MMI del RCP necesita para cubrir lo que hoy cubren dos sistemas legacy distintos:

• Ravis 1.3 (AMS-Gematronik, 2003) — el MMI gráfico del operador: control, estado, BiTE, worksheet de scan, vistas de datos, calibración, alineación solar. Fuente: ravis/manual.md (Operator's Manual, Rel. 2.0, 2003-07-28).
• RVP900 (Vaisala, M211322EN-B) — el procesador de señal: menús TTY de configuración, plots de ajuste con "osciloscopio virtual", estado interno del DSP. Fuente: rvp900/rvp900_manual.md.

Las capturas de ambos manuales están copiadas bajo legacy/ravis/ y legacy/rvp900/ y se referencian desde cada vista.

Qué se espera del equipo de diseño

Un único diseño moderno y consistente que cubra todo lo listado aquí, no una reproducción de las dos interfaces legacy. Las capturas están para documentar qué información y qué acciones existen, no cómo deben verse. El resultado se llevará a Storybook sobre la base que ya existe en mmi/ (Vue 3 + shadcn-vue + Tailwind).

Paradigma de ventanas: decidido (2026-09-19) — shell fijo + mosaico con presets por tarea. Ravis es MDI (ventanas flotantes sobre un Control Center) y el RVP900 es un TTY de una sola pantalla; ninguno de los dos es la respuesta. Lo acordado:

• Una barra global permanente (identidad del sitio, autoridad de control, nivel de acceso, indicadores SI/SR/SD/RD, relojes, semáforo de alarma). Nunca se tapa ni se navega fuera de ella.
• Un área central que se divide en 1 a 4 paneles; cada panel elige qué vista muestra.
• Presets con nombre que colocan varias vistas de golpe (Operación, Alineación solar, Ajuste de filtro, Calibración…). Los presets son la respuesta a los ocho procedimientos concurrentes tabulados más abajo: el técnico no construye el layout a mano cada vez.

Esquema acordado:

┌─ LAMULA RCP ──── ● ACTIVO · MANT ─ SI SR SD RD ─ 14:22Z ─┐
│ [Operación] [Alineación solar] [Ajuste filtro] [+]       │  ← presets
├──────────────────────────┬───────────────────────────────┤
│  PPI                     │  Antenna Control              │
│                          │   AZ  127.40°   EL  32.10°    │
├──────────────────────────┼───────────────────────────────┤
│  Sun Position            │  BiTE                    ● 2  │
└──────────────────────────┴───────────────────────────────┘

Lo que esto implica para el diseño, y que hay que resolver desde el principio:

• Cada vista tiene que funcionar en un cuarto de pantalla y a pantalla completa. No hay vistas que solo existan grandes. Definir al menos dos anchos de referencia por vista.
• Hace falta un encabezado de panel común: qué vista es, selector para cambiarla, acciones propias de la vista, maximizar y cerrar.
• Los presets son estado persistente del usuario, con los mismos problemas que cualquier configuración guardada: crear, renombrar, restablecer, y qué pasa cuando un preset referencia una vista que ya no aplica.
• Descartado explícitamente: arrastrar y acoplar paneles libremente, apilarlos en pestañas y sacarlos a un segundo monitor. Si aparece la necesidad real de un segundo monitor, se reabre.

Convenciones de este documento

Prioridad. P0 = sin esto el radar no se opera. P1 = necesario para operación y mantenimiento normales, puede llegar después del primer despliegue. P2 = opcional en el legacy, conveniencia, o herramienta de fábrica/puesta en marcha.

Nivel de acceso. Dos niveles, según lo decidido: OP (operador, sin login) y MANT (mantenimiento, desbloqueo explícito). En Ravis el equivalente era "Maintenance Mode" protegido por contraseña sobre los folders de calibración y trigger setup. Además existe el eje autoridad de control (ControlAuthorityCard): sin autoridad activa todo es de solo lectura, con independencia del nivel de acceso.

Idioma. Etiquetas de interfaz en inglés (decisión tomada). La documentación y las notas van en español.

Origen. RAVIS §x.y / RVP §x.y remiten a la sección del manual correspondiente.

Requisitos transversales que el diseño debe resolver

1. Cinco estados visuales por cada indicador, no tres. El legacy ya distingue cuatro y el nuestro añade uno:
2. ok — normal.
3. warn — advertencia (valor analógico en el límite).
4. fault — fallo.
5. disabled — sin conexión con el radar (en Ravis, gris; los iconos de comando también se apagan cuando el modo de control es pasivo).
6. stale — hay conexión pero el dato no se refresca. Ravis lo marca en la indicator bar (gris tras 5 s sin datos de estado o sin datos crudos) y lo hereda cada indicador. Es el estado que más se suele olvidar y el más peligroso en un radar: un valor viejo pintado en verde es peor que un hueco. Añadir además simulated: el RCP puede correr contra el HAL-simulador (radar_emulator) y eso tiene que ser evidente en pantalla, no un detalle de configuración.
7. Nominal vs actual. Casi todo el legacy separa el valor pedido del valor en uso (Scan Worksheet vs DRX Process Monitor; TX/RX Adjustment nominal vs actual; Mb setup vs línea de estado viva de Ps). El diseño necesita un patrón único y reconocible para "esto es lo que pediste / esto es lo que el hardware está haciendo / difieren".
8. Legibilidad en sala oscura. Puesto de radar, turnos largos. El tema oscuro no es una preferencia estética: es el modo principal.
9. Densidad alta. El DRX Process Monitor tiene ~25 campos; Vp tiene 19 filas × 6 columnas; Mt<n> tiene 6 triggers × 3 campos. Un diseño con tarjetas aireadas no cabe. Hay que definir explícitamente una escala de densidad y un componente de tabla de parámetros compacto. El puesto está confirmado (2026-09-19): escritorio de 1920×1080 o más, ratón y teclado, sin pantalla táctil. Eso fija el presupuesto de espacio: con el mosaico de cuatro paneles, cada vista tiene que ser legible en aproximadamente 960×480 px. Ese es el ancho de referencia estrecho contra el que hay que diseñar; el ancho amplio es el panel a pantalla completa. Al no haber táctil, las áreas de pulsación pueden seguir la convención de escritorio en vez del mínimo de 44 px, lo que es precisamente lo que hace viable la densidad que estos datos necesitan.
10. Acción destructiva vs acción reversible. El legacy distingue "Set" (envía, volátil) de "Save" (persiste en NVRAM/LCU) en al menos cinco pantallas distintas, y el RVP900 añade F/S/R (factory/save/restore). El patrón visual de esta distinción debe ser único y aparecer siempre igual.
11. Confirmación de radiación. Encender radiación, guardar límites de VSWR con radiación encendida, mover antena: son acciones con riesgo físico. Necesitan un patrón de confirmación propio, distinto del diálogo de confirmación genérico.
12. Teclado. Los plots del RVP900 son 100 % teclado con convención minúscula/mayúscula = paso fino/grueso. Eso se traduce a un patrón de nudge (±fino, ±grueso) y a atajos. El diseño debe asumir que el técnico ajusta un filtro con las manos en el teclado mirando el plot.
13. Sin impresión ni ficheros locales como en 2003. Ravis ofrece "Print" y "Screen Shot" en casi todas las ventanas. El equivalente moderno (exportar PNG/CSV, copiar al portapapeles) debe diseñarse una vez y reutilizarse, no ventana por ventana.

Índice de vistas

ID	Vista	Familia	Prio	Acceso	Origen legacy	Estado en mmi/
A1	App Shell	Shell	P0	OP	RAVIS §5	parcial (App.vue)
A2	Connection / Login	Shell	P0	OP	RAVIS §6.1	sí (ConnectionView)
A3	Control Authority	Shell	P0	OP	RAVIS §6.2	sí (ControlAuthorityCard)
A4	Maintenance Unlock	Shell	P1	MANT	RAVIS §7.4	sí (MaintenanceUnlockView)
A5	Event Log	Shell	P0	OP	RAVIS §5.3	sí (EventLogView)
A6	Alarm / Indicator Bar	Shell	P0	OP	RAVIS §6.3	sí (IndicatorBar)
A7	System Information	Shell	P1	OP	RAVIS §13	sí (SystemInformationView)
A8	About / Versions	Shell	P2	OP	RAVIS §5.2	no
B1	System Visualization (mímico)	Estado	P0	OP	RAVIS §7.1	sí (vista)
B2	Subsystem Detail	Estado	P0	OP	RAVIS §7.1.5	sí (SubsystemDetailView)

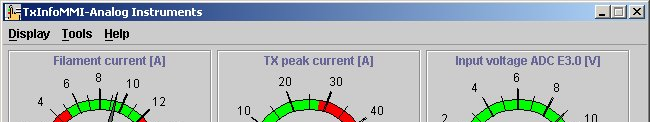

B3	Analog Instruments	Estado	P2	OP	RAVIS §7.1.6	no

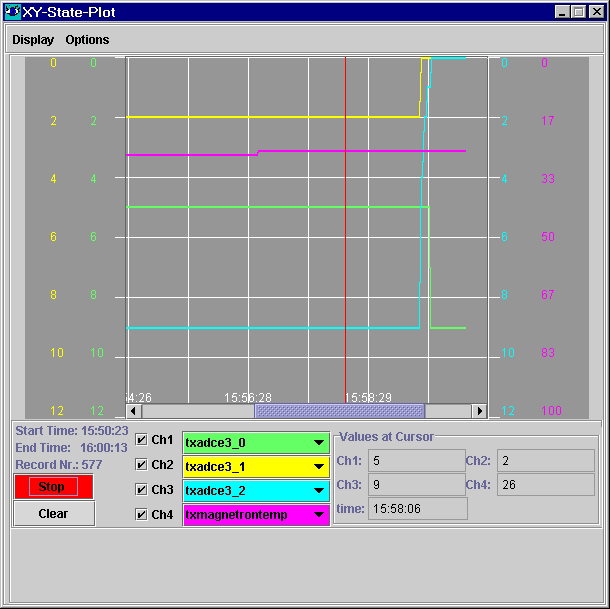

B4	State Trend Plot (XY)	Estado	P1	OP	RAVIS §7.1.4	sí (StateTrendPlotView)
B5	RCP Process Monitor	Estado	P1	MANT	RAVIS §7.1.9	sí (ProcessMonitorView)
B6	Remote Partners	Estado	P2	OP	RAVIS §7.1.10	no

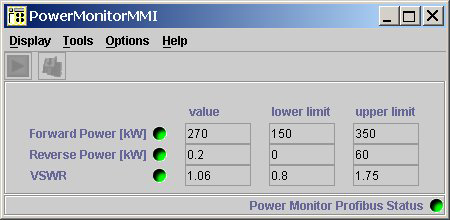

B7	Power Monitor (VSWR)	Estado	P1	OP	RAVIS §7.7	sí (PowerMonitorView)

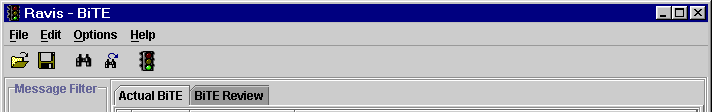

B8	BiTE Messages	Estado	P0	OP	RAVIS §9	parcial (FaultBadgeRow)
B9	BiTE Review (histórico)	Estado	P1	OP	RAVIS §9.2.1	sí (BiteReviewView)
B10	System Status	Estado	P0	OP	RAVIS §7.1 + RVP V	sí (vista)

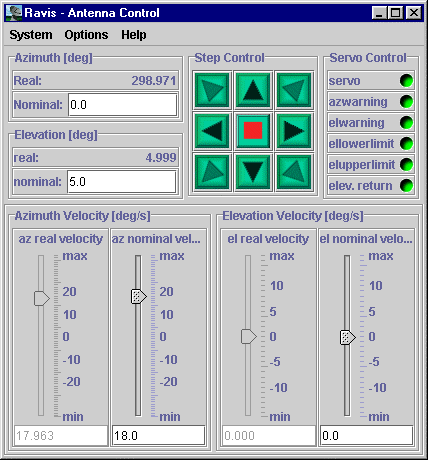

C1	Antenna Control	Control	P0	OP	RAVIS §7.2	sí (vista)
C2	Step Control Setup	Control	P1	OP	RAVIS §7.2.1	sí (StepWidthSetup en AntennaControlView)

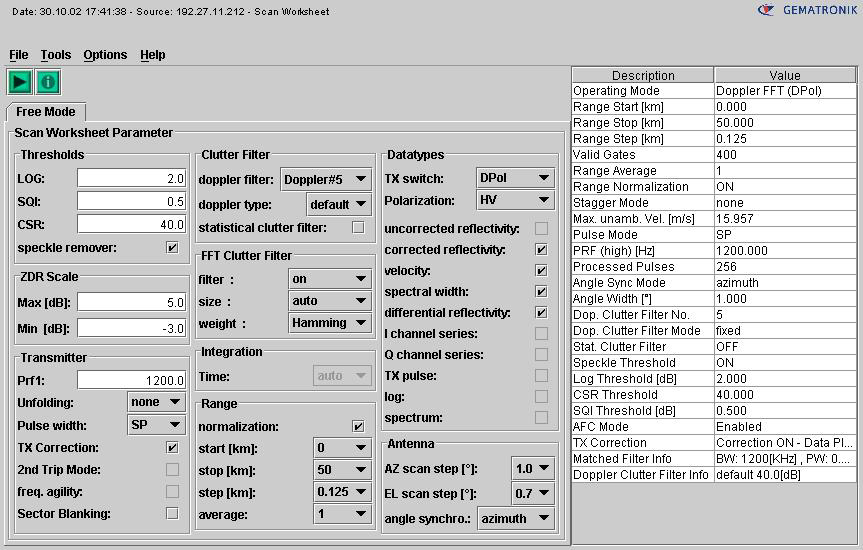

C3	Scan Worksheet	Control	P0	OP	RAVIS §7.3	sí (vista)
C4	Control Routine Runner	Control	P0	OP	propio del RCP	sí (vista)
C5	Sector Blanking Editor	Control	P1	MANT	RAVIS §7.4.3 / RVP Mt	no
C6	Scan Schedule Indicator	Control	P2	OP	RAVIS §6.3 (SI/SR)	no
D1	Data View Container	Datos	P0	OP	RAVIS §8.2	no

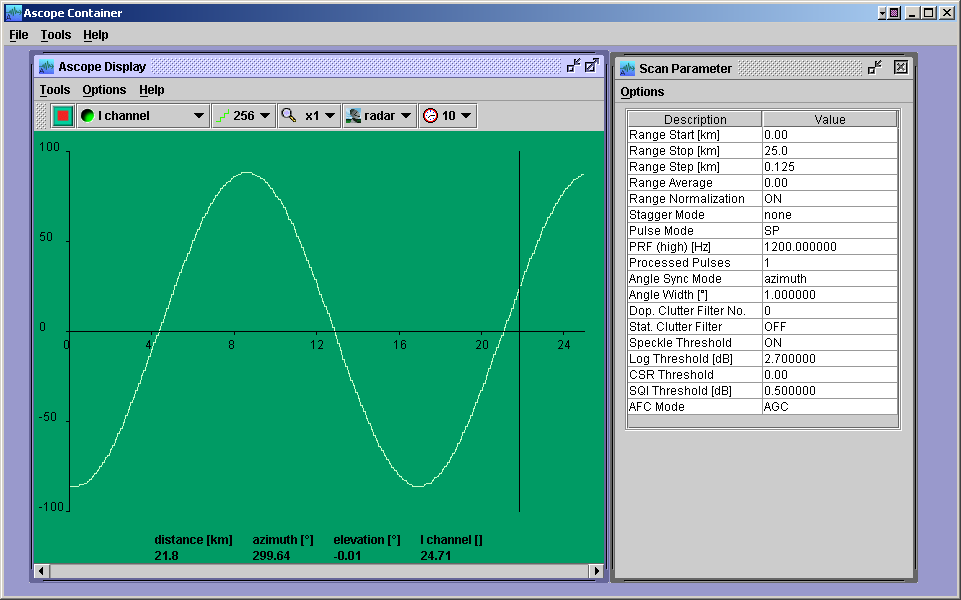

D2	ASCOPE	Datos	P0	OP	RAVIS §8.3	sí (AscopeView)

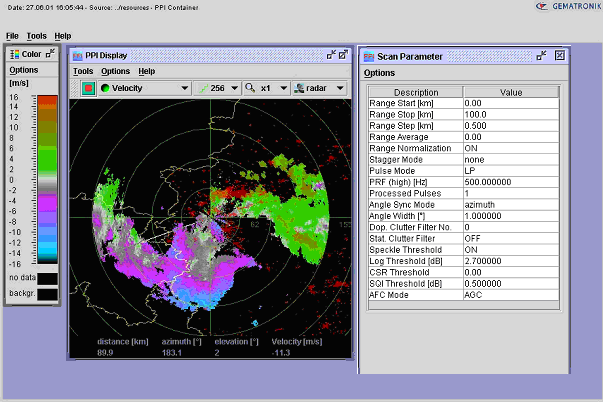

D3	PPI	Datos	P0	OP	RAVIS §8.4	sí (PpiView)
D4	RHI	Datos	P0	OP	RAVIS §8.5	sí (RhiView)
D5	Range-bin Spectrum	Datos	P2	MANT	RAVIS §8.3.1.2.3	no
D6	Color Management + Composer	Datos	P1	OP	RAVIS §8.6	no
D7	Overlay Manager	Datos	P2	OP	RAVIS §8.4.4	no
D8	Scan Parameter Popup	Datos	P1	OP	RAVIS §8.3.1.1.1	no
E1	DSP Setup Hub	Setup DSP	P1	MANT	RVP §4.1	no
E2	Processing Options	Setup DSP	P1	MANT	RVP §4.2.2 (Mp)	no
E3	Thresholds Matrix	Setup DSP	P1	MANT	RVP §4.1.3 (Vp)	no

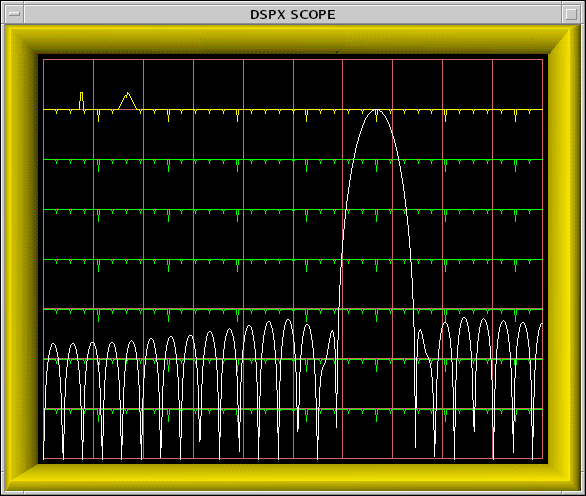

E4	Clutter Filters	Setup DSP	P1	MANT	RVP §4.2.3 (Mf)	no
E5	Trigger Setup (general)	Setup DSP	P1	MANT	RVP §4.2.4 (Mt)	no
E6	Trigger Setup por pulse width	Setup DSP	P1	MANT	RVP §4.2.5 (Mt<n>)	no
E7	Burst Pulse & AFC	Setup DSP	P1	MANT	RVP §4.2.6 (Mb)	no
E8	Transmissions & Modulations	Setup DSP	P2	MANT	RVP §4.2.8 (Mz)	no
E9	Top-Level Configuration	Setup DSP	P2	MANT	RVP §4.2.1 (Mc)	no
E10	Debug Options	Setup DSP	P2	MANT	RVP §4.2.7 (M+)	no
E11	Config Profiles	Setup DSP	P1	MANT	RVP §4.1.1 (F/S/R)	no
E12	DSP Internal Status	Setup DSP	P1	MANT	RVP §4.1.2 (V/Vz)	no

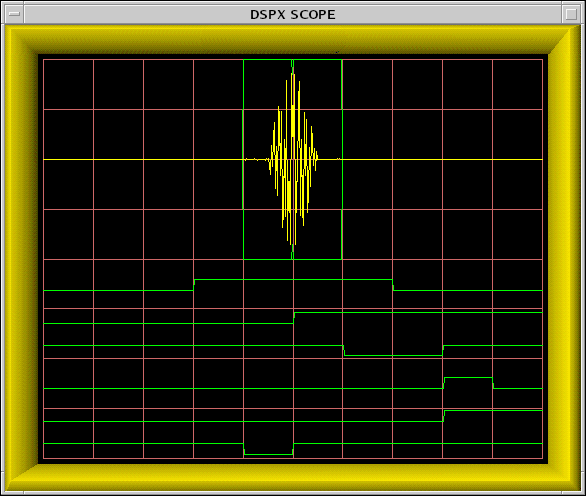

F1	Burst Pulse Timing	Ajuste	P1	MANT	RVP §5.3 (Pb)	no

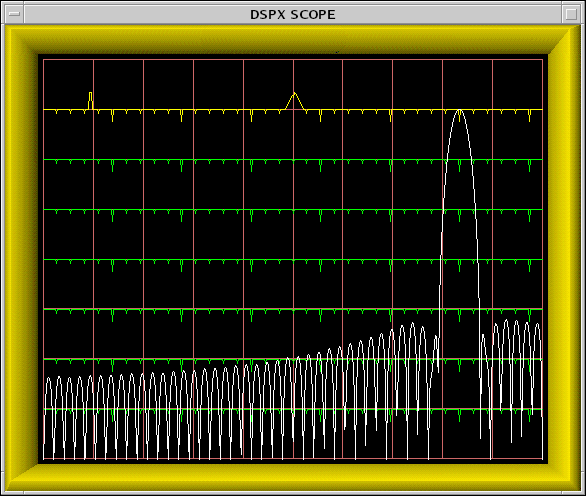

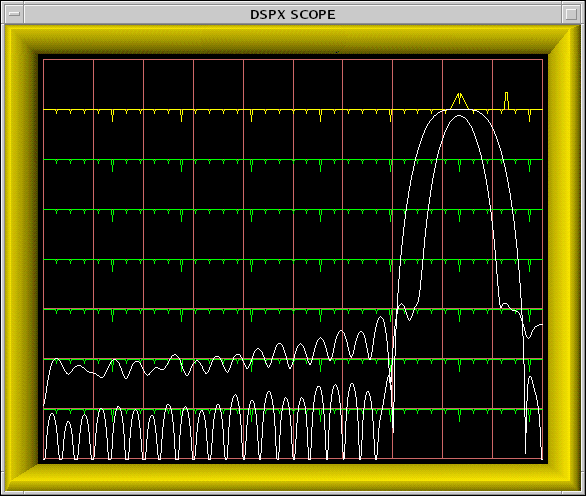

F2	Burst Spectra & Matched Filter	Ajuste	P1	MANT	RVP §5.4 (Ps)	no

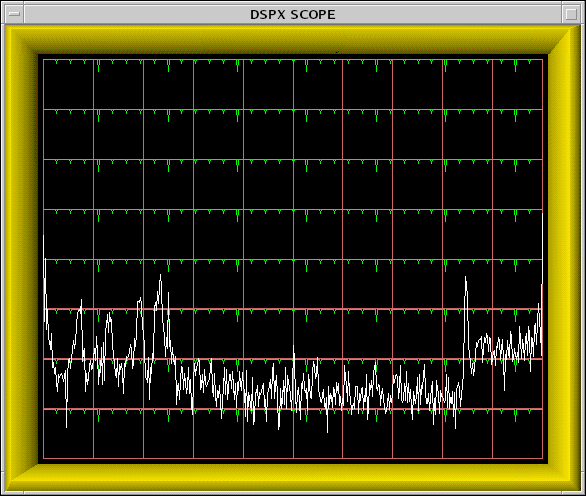

F3	Receiver Waveforms	Ajuste	P1	MANT	RVP §5.5 (Pr)	no

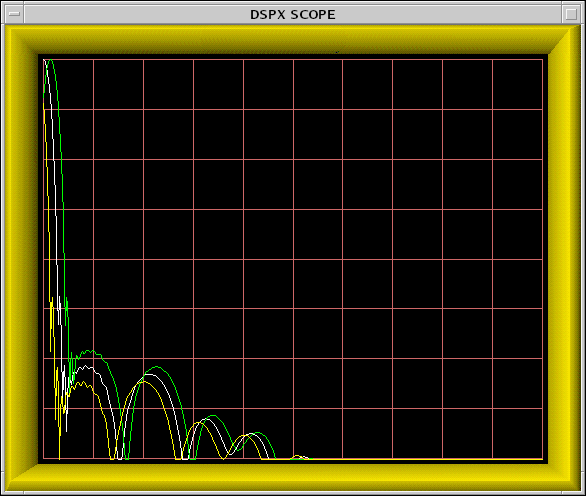

F4	Tx Waveform Ambiguity	Ajuste	P2	MANT	RVP §5.6 (Pa)	no
F5	AFC Test / Pin Map	Ajuste	P2	MANT	RVP §5.4.2 (submodo AFC Test)	no

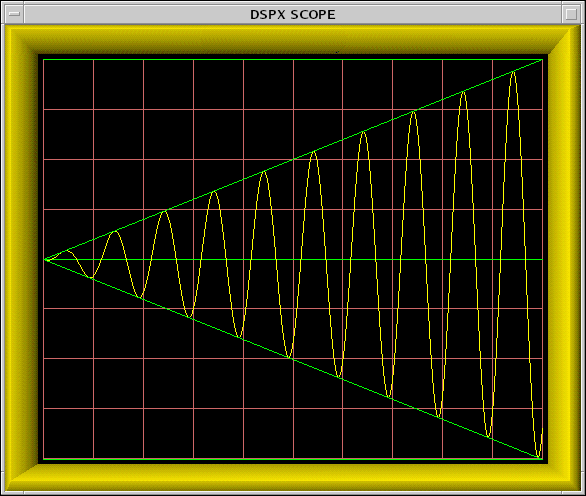

F6	Display Test Pattern	Ajuste	P2	MANT	RVP §5.1 (P+)	no
G1	Calibration Hub	Calibración	P1	MANT	RAVIS §7.4 + §14	no

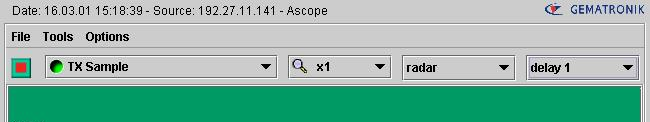

G2	TX Sampling Adjust	Calibración	P1	MANT	RAVIS §14.2.1	no
G3	TX Power Calibration	Calibración	P1	MANT	RAVIS §14.2.2	no

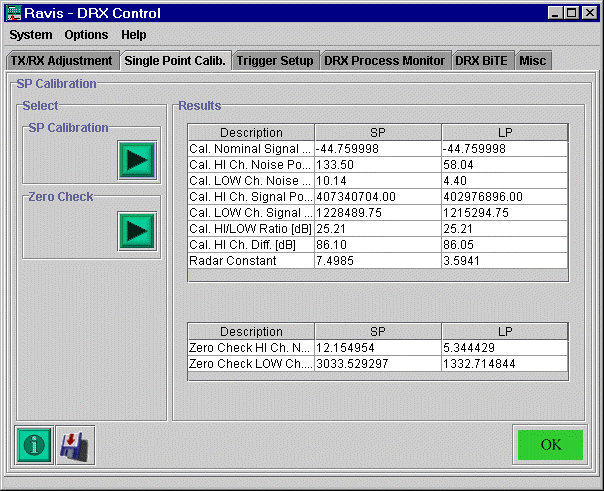

G4	Single Point Calibration	Calibración	P1	MANT	RAVIS §7.4.2 / §14.3	no
G5	Zero Check	Calibración	P1	MANT	RAVIS §7.4.2	no
G6	RX Linearity Validation	Calibración	P2	MANT	RAVIS §7.6	no

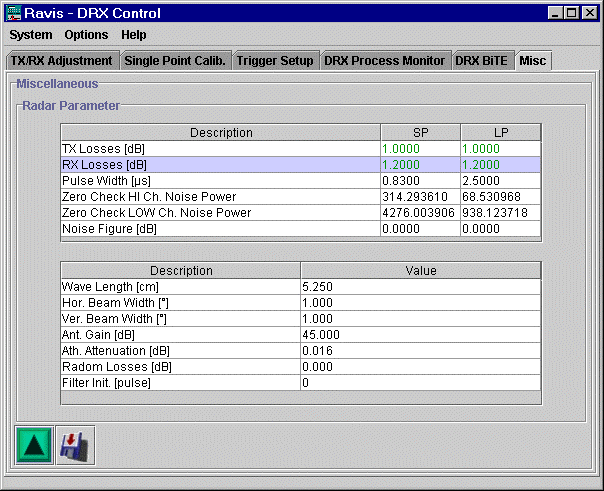

G7	Radar Constant Parameters	Calibración	P1	MANT	RAVIS §7.4.6	no
G8	Calibration Log	Calibración	P1	MANT	RAVIS §7.4	no

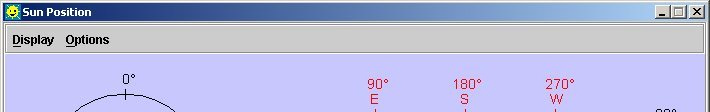

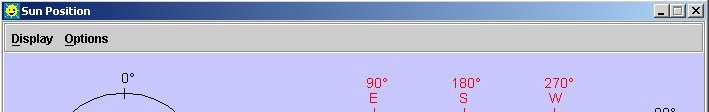

H1	Sun Position	Alineación	P2	OP	RAVIS §10.2	no
H2	Sun Track Alignment	Alineación	P2	MANT	RAVIS §10.3	no

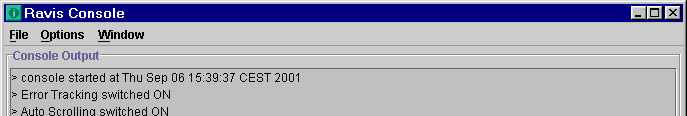

I1	Command Console (RCL)	Utilidades	P2	MANT	RAVIS §12	no

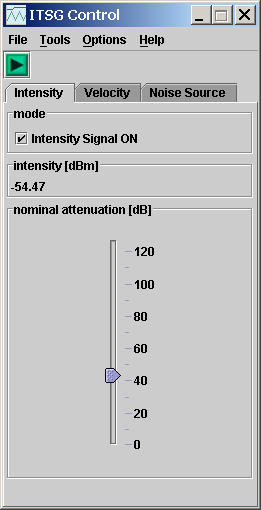

I2	Test Signal Generator (ITSG)	Utilidades	P2	MANT	RAVIS §7.8	no

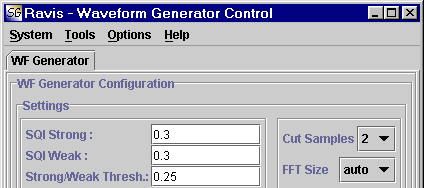

I3	Waveform Generator (WFG)	Utilidades	P2	MANT	RAVIS §7.5	no
I4	Notification Config	Utilidades	P2	MANT	RAVIS §11	no
I5	Logger Config	Utilidades	P2	MANT	RAVIS §5.2	no
I6	Export / Snapshot	Utilidades	P1	OP	RAVIS (todas)	no
I7	Help / Docs	Utilidades	P2	OP	RAVIS §5.2	no

63 vistas. 18 existen hoy en mmi/src/views/ (P0: A2, A5, B1, B2, B8, B10, C1, C3, C4, D2-D4; P1: A4, A7, B4, B5, B7, B9; C2 vive dentro de AntennaControlView, no como vista propia), la mayoría cableadas a useGateway() real, no esqueleto. Cada vista documenta en su propio fichero (comentario de cabecera) qué parte del origen legacy no tiene respaldo real todavía y por qué -- ese detalle no se repite acá.

---

Familia A — Shell y sesión

A1 — App Shell

P0 · OP · siempre visible. Origen: RAVIS §5 (Radar Control Center).

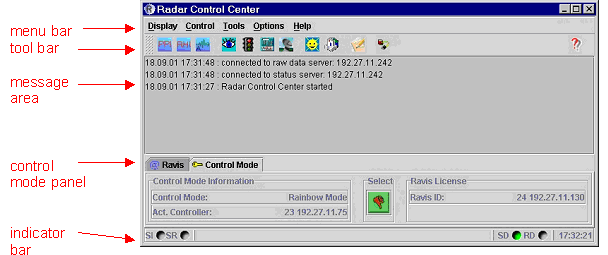

El contenedor de todo. En Ravis son cuatro zonas: menú + barra de iconos, tres paneles de entrada y un área de mensajes grande en el centro. El nuestro tiene que resolver, además, que existan ~60 destinos sin convertir la navegación en un árbol de tres niveles.

Elementos:

Elemento	Contenido
Identificación de sitio	nombre del radar, IP/host, indicador simulated si el HAL es el simulador
Navegación	acceso a las 63 vistas, agrupadas por familia
Barra de estado global	autoridad de control, nivel de acceso, indicadores SI/SR/SD/RD (ver A6), reloj UTC + local
Resumen de alarma	semáforo BiTE agregado, clicable hacia B8
Zona de trabajo	mosaico de 1 a 4 paneles, con barra de presets por tarea
Área de mensajes	últimos eventos (ver A5)

Estados: conectado / desconectado / conectado-sin-datos (stale) / pasivo (sin autoridad) / mantenimiento desbloqueado / simulado.

Notas. Ravis permitía "desenganchar" barras de herramientas y moverlas (§3.3). No replicar eso. Lo que sí hay que resolver es el caso del ciclo Mb → Pb → Ps → Mb (F1–F3), donde el técnico alterna entre un formulario de setup y un plot: es exactamente un preset de dos paneles.

Componentes: AppShell, GlobalStatusBar, SiteIdentity, ClockPair, AlarmSummaryButton, EnvironmentBadge, PanelMosaic, PanelFrame, PanelViewPicker, PresetBar, PresetManager.

A2 — Connection / Login

P0 · OP · modal o vista de arranque. Origen: RAVIS §6.1.

En Ravis es un combo con nombres de radar conocidos y campo libre para IP. En nuestro caso hay un solo radar, así que esta vista se reduce a: selección de destino (RCP real vs simulador), estado de la conexión y errores de conexión legibles.

Controles: destino (real / simulador), host/puerto si aplica, botón Connect / Disconnect, reintento.

Estados: desconectado, conectando, conectado, rechazado, versión incompatible.

Nota. No hay usuarios ni contraseñas aquí (decisión tomada). La contraseña de mantenimiento vive en A4, no en la conexión.

Componentes: ConnectionForm, ConnectionStatusBadge (existe), ErrorCallout.

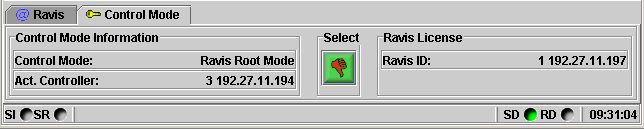

A3 — Control Authority

P0 · OP · siempre accesible desde la barra global. Origen: RAVIS §6.2.

Ravis define cuatro niveles jerárquicos con contraseña por nivel:

Modo	Nivel	Significado
All Access Mode	1	solo escucha, control desactivado
Ravis Operate Standby	2	cede control a otros centros
Ravis Operate	3	toma control si el nivel actual es menor
Ravis Root	4	toma control incluso sobre Ravis Operate

Nuestro plan fija operador único y red air-gapped, así que la jerarquía de cuatro niveles no aplica. Lo que sí aplica es el eje pasivo / activo: quién manda ahora mismo, y el hecho de que al tomar control se descarta el scheduler en curso (Ravis lo advierte explícitamente).

Controles: conmutar pasivo/activo, identificación del actor, aviso de consecuencias al tomar control.

Estados: pasivo, activo, en transición, denegado.

Notas. Ya existe ControlAuthorityCard en mmi/. El diseño debe decidir si esto es una tarjeta, un control en la barra global, o ambos (resumen + detalle). Todos los controles de escritura de toda la aplicación dependen de este estado: el diseño necesita un tratamiento visual único para "esto existe pero no puedes tocarlo porque no tienes control", distinto de "esto está deshabilitado porque no hay conexión".

Componentes: ControlAuthorityCard (existe), AuthorityToggle, ConfirmDangerDialog.

A4 — Maintenance Unlock

P1 · MANT. Origen: RAVIS §7.4 (Maintenance Mode, protegido por contraseña).

En Ravis, iniciar calibraciones exige Maintenance Mode y además modo de control activo. Ese doble requisito se conserva: nivel de acceso y autoridad de control son ejes independientes.

Controles: desbloquear (contraseña), bloquear, temporizador de re-bloqueo automático.

Estados: bloqueado, desbloqueado, expirando, expirado.

Notas. El diseño debe mostrar el estado de mantenimiento de forma persistente y evidente mientras esté activo — es un modo en el que se pueden romper cosas. Decidir si expira por inactividad; recomendamos que sí.

Componentes: AccessLevelGate, MaintenanceBanner, PasswordPrompt.

A5 — Event Log

P0 · OP · concurrente con todo. Origen: RAVIS §5.3.

Lista de eventos desde el arranque, el más reciente arriba, con fecha, hora y evento; FIFO con tope de entradas. Es distinto de B8 (BiTE): aquí van las acciones del propio MMI y del RCP, allí los mensajes de test del radar.

Controles: filtro por severidad, búsqueda, copiar, exportar, limpiar, autoscroll on/off.

Estados: vacío, con eventos, autoscroll pausado por el usuario.

Componentes: EventLogPanel, EventRow, SeverityChip, LogToolbar.

A6 — Alarm / Indicator Bar

P0 · OP · siempre visible. Origen: RAVIS §6.3.

Ravis define cuatro indicadores de dos letras con semántica de color muy concreta:

Indicador	Verde	Gris	Rojo
SI Scheduler Installed	tarea recibida, esperando inicio	sin scheduler	—
SR Scheduler Running	scan en ejecución	ninguno en curso	—
SD Status Data port	conexión activa con datos	conexión activa, sin datos de estado en 5 s	sin conexión
RD Raw Data port	conexión activa con datos crudos	conexión activa, sin datos crudos en 5 s	sin conexión

Al pasar el ratón por encima aparece el detalle (por ejemplo, la tasa real de transferencia).

Este es el origen del estado stale de todo el sistema y merece un tratamiento de primera clase en el diseño, no un punto gris de 6 px.

Estado (2026-09-19, paso 5, D-14 en docs/alcance/decisiones.md). SD/RD ya distinguen fault (sin conexión, rojo) de stale (conectado pero sin datos hace >5 s, gris) con datos reales: el gateway empuja hal_connected/dsp por WS cada 1 s (StatusMessage) y la MMI mide la frescura contra su propio reloj, no contra el del servidor. El detalle de RD muestra radiales/s reales en vez de un contador acumulado. SI/SR siguen en neutral sin fuente real: el scheduler RVP900 no está implementado en el backend, gap de Fase 2/3, no de este paso.

Componentes: IndicatorBar (existe), IndicatorLamp (existe). DataRateTooltip y StaleBadge no se separaron en componentes propios: el detalle vive en el title nativo de IndicatorLamp (mismo criterio que B2, ver su nota) y stale se pinta con el mismo tono que disabled porque la tabla de arriba solo define tres colores por indicador — no hace falta un cuarto tono para A6 en particular.

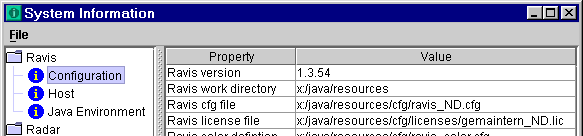

A7 — System Information

P1 · OP. Origen: RAVIS §13.

Árbol de dos niveles (root item / leaf item) con el valor del item seleccionado. Contenido legacy:

Root	Leaf	Contenido
Ravis	Configuration	versión, ficheros de configuración en uso
	Host	propiedades del sistema operativo
	Java Environment	versión, uso de memoria
Radar	Components	ID del radar, subsistemas, alive de cada uno
	Location	ubicación del radar
	Status Clients	clientes conectados
RCP	Process Info	procesos en ejecución
	Module Info	módulos de software instalados
ACU	Module Info	módulos instalados
LCU	Module Info	módulos instalados
RSP	Features	versión del software del RSP y features soportadas

Traducción a nuestro sistema: versión del RCP, del MMI, del contrato DSP vendorizado (con su ancla SHA-256), del HAL activo (real/simulador), del DSP, del ACU/LCU, y ubicación del radar.

Controles: exportar a fichero (Ravis lo pedía para soporte), copiar, buscar.

Componentes: InfoTree, KeyValueTable, ExportButton.

A8 — About / Versions

P2 · OP. Origen: RAVIS §5.2 (Help → About). Versión, copyright, licencias. Vista mínima; puede fusionarse con A7 si el diseño lo prefiere.

---

Familia B — Estado y supervisión

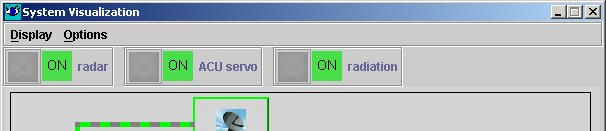

B1 — System Visualization (mímico)

P0 · OP · candidata a estar siempre visible. Origen: RAVIS §7.1.

La vista más característica del legacy: un esquema del radar con nueve elementos de subsistema, líneas animadas entre ellos, y tres comandos en la fila superior.

Comandos (los únicos accionables de la vista): Radar on/off, Servo on/off, Radiation on/off. Todo lo demás es informativo.

Subsistemas: Rx, Tx, Antenna, DRX/Aspen, RCP, LCU, ACU, Remote, Periphery (deshidratador, soplantes, etc.).

Color del marco de cada subsistema = agregado de todos sus estados internos: verde normal, amarillo advertencia, rojo fallo, gris sin conexión.

Líneas animadas:

• Tx↔Antenna y Rx↔Antenna animadas = radiación encendida; grises = radiación apagada.
• RCP↔DRX, RCP↔LCU, RCP↔ACU, RCP↔Remote animadas = hay comunicación; grises = rota.
• Si LCU no está en operación: borde de LCU, Tx y Rx atenuado y línea LCU↔RCP en rojo.
• Ídem para ACU con ACU y Antenna.

Color de Remote = modo de control del sistema (en Ravis: verde All Access, morado Rainbow, cian Ravis Operate, azul claro Ravis Root, blanco RCL Shell). En nuestro caso se reduce al par pasivo/activo, pero la idea de "el mímico dice quién manda" se conserva.

Menú de la ventana: cerrar; Sound (indicación acústica de error on/off); XY-Plot (→ B4).

Notas de diseño. Es un diagrama, no una lista de tarjetas: la topología (qué está conectado con qué, por dónde va la radiación) es información operativa real. Hay que decidir si es SVG estático con estados, o un layout generado.

Alarma sonora: confirmada (2026-09-19). El aviso acústico del legacy se mantiene. Es una pieza de diseño por derecho propio, no un beep, y hay que resolverla entera:

• Qué suena. Solo fault, o también warn. Recomendamos dos timbres distinguibles y nada para info: una alarma que suena por todo se silencia el primer día y deja de proteger.
• Escalado. Si un fallo sigue sin atender, ¿el sonido se repite, sube, cambia? Definir el intervalo de repetición.
• Silenciado vs reconocimiento. Son dos cosas distintas y el legacy solo tiene la primera. Silenciar calla el sonido pero deja la condición activa y visible; reconocer es el Confirm Error de B8, que baja el semáforo. El diseño debe dejar clarísimo que silenciar no arregla nada, y volver a sonar ante una condición nueva aunque esté silenciado.
• Estado permanente visible. Si el sonido está desactivado, tiene que verse desde la barra global: un radar con la alarma muda y nadie enterado es un modo de fallo real.
• Accesibilidad. El sonido acompaña a la señal visual, nunca la sustituye — turnos con auriculares, sala ruidosa, o personal con pérdida auditiva.
• Restricción técnica. Los navegadores no reproducen audio sin interacción previa del usuario. Hay que preverlo en el arranque del puesto: una acción explícita de "activar audio" al iniciar sesión, y un indicador si el navegador lo está bloqueando.

Componentes: MimicDiagram, SubsystemNode, MimicLink, CommandLamp, AudibleAlarm, AlarmSilenceControl, AudioBlockedNotice.

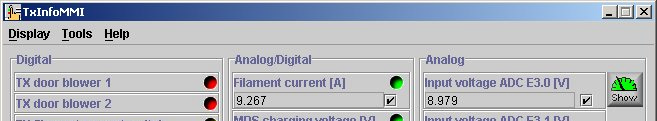

B2 — Subsystem Detail

P0 · OP · se abre desde B1 al pulsar un subsistema. Origen: RAVIS §7.1.5.

Lista de estados del subsistema en tres clases:

• digitales — on/off, ok/fallo.
• analógico-digitales — valor analógico con límites; la lámpara refleja si está dentro.
• analógicos — valor numérico puro (opcional).

Cada fila tiene descripción + lámpara de color (verde/amarillo/rojo/gris) con tooltip explicativo. Si ACU o LCU no están operativos, las lámparas se pintan atenuadas para indicar "este dato no es actual" — otra forma de stale, distinta de la de A6.

Interacciones específicas del legacy que hay que decidir si conservamos:

• Botón derecho sobre un estado → activar/desactivar su participación en el agregado del subsistema (volátil, se pierde al cerrar sesión). Es un silenciador de alarma por señal.
• Checkbox por fila + botón → abre B3 con esos valores como instrumentos analógicos.

Componentes: StatusLampRow, StatusLampGrid, AnalogLimitRow, ValueReadout, AggregateToggle, StaleOverlay.

B3 — Analog Instruments

P2 · OP. Origen: RAVIS §7.1.6.

Ventana con los valores seleccionados en B2 dibujados como instrumentos de aguja, con los límites marcados en rojo sobre la escala.

Nota honesta al equipo de diseño: los diales de aguja son una convención de 2003. Para valores con límites, un bullet chart o una barra con banda de tolerancia es más legible y más compacto. Se documenta la vista porque existe la necesidad (ver un analógico contra sus límites), no porque haya que dibujar agujas. Decisión de diseño.

Componentes: AnalogGauge o LimitBar, InstrumentGrid.

B4 — State Trend Plot (XY)

P1 · OP. Origen: RAVIS §7.1.4.

Traza en el tiempo varios estados analógicos a la vez. Comportamiento legacy, que es un buen punto de partida:

• N canales, cada uno on/off, cada uno con selector de qué estado traza.
• Botones start / stop / continue / clear. Al continuar tras una pausa, se dibuja un marcador con la marca de tiempo del evento de reanudación.
• Cursor con botón derecho: muestra los valores en la posición del cursor abajo a la derecha.
• Resolución temporal fija de 1 s; duración máxima de una traza continua 8 h.
• Valores redondeados al entero más próximo.

Componentes: TrendChart, ChannelSelector, PlotCursor, PlotTransportControls, TimeMarker.

B5 — RCP Process Monitor

P1 · MANT. Origen: RAVIS §7.1.9. Tabla de procesos del RCP con su estado actual. El equivalente RVP900 (V) lista procesos, PID, prioridad y política de planificación (RealTimeRR), que es información de diagnóstico útil de verdad.

Componentes: ProcessTable, StatusLamp, RefreshButton.

B6 — Remote Partners

P2 · OP. Origen: RAVIS §7.1.10 y §7.1.11. Iconos de cada aplicación conectada al radar, con su IP/hostname, coloreados según el modo de control. Incluía mensajería punto a punto entre operadores (§7.1.11) con área de mensajes coloreada: negro recibido, azul enviado, rojo nuevo par conectado, rosa desconectado.

Con operador único y red air-gapped esto pierde casi todo su sentido. Se documenta por completitud; recomendamos reducirlo a una lista de clientes conectados dentro de A7 y descartar la mensajería. Si aun así se quiere, el diseño debe cubrir: lista de pares, selector de destinatario, área de texto, historial coloreado por tipo de evento, y opción "no emerger".

Componentes: ClientList, (opcional) MessagePanel.

B7 — Power Monitor (VSWR)

P1 · OP. Origen: RAVIS §7.7.

Magnitud	Descripción
Forward Power [kW]	potencia de salida del transmisor hacia la antena
Reverse Power [kW]	potencia reflejada de vuelta al sistema de guía de onda
VSWR	relación de onda estacionaria calculada por la LCU a partir de las dos anteriores

Cada magnitud se muestra con su límite actual editable y una lámpara que pasa de verde a rojo al salirse. Al pie, el estado del Profibus: si la comunicación no está bien, las lámparas de las tres magnitudes pasan a gris (no válidas) — otro caso de stale con causa identificada.

Acciones: Set (envía límites, volátil, se pierden al resetear la LCU) y Save (persiste en la LCU). Save solo es posible con la radiación apagada; si se pulsa con radiación encendida, el sistema pide apagarla manualmente. Es un caso perfecto para el patrón de "acción bloqueada por condición física" que hay que diseñar una sola vez.

Componentes: MeasurementLimitRow, LimitEditor, SetSaveActions, BusStatusFooter, BlockedActionExplainer.

B8 — BiTE Messages

P0 · OP · candidata a estar siempre visible. Origen: RAVIS §9.

Frontend del Built-in Test Equipment. Estructura legacy: barra de menú, barra de herramientas, área de filtro con niveles, área de mensajes y área de mensaje extendido.

Columnas del mensaje: nivel (color), radar de origen (vacío = mensaje interno del MMI), fecha de generación, titular. Ordenable por cualquier columna. Al pulsar un mensaje, su descripción larga aparece en el área extendida (en Ravis el formato era HTML).

Niveles: verde información, amarillo advertencia, rojo error. Por defecto solo se muestran advertencias y errores; al activar el nivel verde también aparecen los ya recibidos — es decir, el filtro filtra la vista, no la captura. Importante para el diseño: nada se pierde por tener un filtro puesto.

Acciones: cargar lista guardada (abre la pestaña BiTE Review, → B9), guardar lista actual (guarda todo, ignorando el filtro), buscar patrón / siguiente, limpiar tabla, confirmar error (resetea el semáforo a verde), auto-limpiar al conectar con otro radar.

Semáforo: icono de tres luces que refleja la peor condición recibida; una advertencia no sobreescribe un error anterior; se resetea pulsándolo. Está sincronizado con el icono del Control Center.

Componentes: BiteMessageTable, SeverityFilterBar, SeverityChip, MessageDetailPanel, TrafficLight, FindBar, FaultBadgeRow (existe).

B9 — BiTE Review

P1 · OP. Origen: RAVIS §9.2.1/§9.3.1. Misma tabla que B8 pero sobre un informe guardado, en pestaña separada de la lista viva. El diseño debe dejar clarísimo cuándo se mira historia y cuándo tiempo real — confundirlos en un radar es grave.

Componentes: reutiliza los de B8 + HistoricalModeBanner, FilePicker.

B10 — System Status

P0 · OP. Origen: agregado de RAVIS §7.1 y del comando V/Vz del RVP900 (§4.1.2).

Vista de una sola pantalla con el estado de salud completo: subsistemas agregados, uptime, temperaturas, tensiones, contadores de trigger, estado del AFC, modo de receptor, diagnósticos de arranque. Del V del RVP900 salen campos que hoy no tienen equivalente en Ravis y que conviene exponer:

Campo	Ejemplo
Versión de software del DSP	V13.1(Pol)
Versión con la que se guardaron los ajustes	V12.3
Arranque y hora actual (⇒ uptime)	13:07:33 3 JUN 2012
Diagnósticos de arranque	PASS o máscara de error
Procesos y prioridades	RVP9Proc-0 PID:6917 Priority:10 RealTimeRR
Sincronización GPS	GPS:In use
AFC	nivel %, estado, potencia y frecuencia del burst
Temperaturas	chasis y FPGA, en °C
Modo de receptor	0 (Standard single channel)
Uso de TrigRAM y contador de triggers	4.8% de 588 KBytes, TrigCount:8777651

Vz es lo mismo pero poniendo los contadores a cero: hace falta un control explícito de "reiniciar contadores" con su confirmación.

Componentes: StatusGrid, MetricTile, TemperatureReadout, UptimeDisplay (existe), CounterResetAction, DiagnosticsBadge.

---

Familia C — Control de antena y adquisición

C1 — Antenna Control

P0 · OP · concurrente con D2/D3/D4 y con H1 (alineación solar). Origen: RAVIS §7.2.

Cuatro bloques:

1. Lectura real — azimut, elevación, velocidad de azimut, velocidad de elevación ("real values").
2. Consigna — azimut y elevación nominales por teclado.
3. Velocidad — deslizador + campo numérico por eje.
4. Step control — teclado tipo joystick que mueve la antena en pasos.

Más una sección de Servo Control de solo lectura:

Señal	Significado
servo	servo encendido/apagado
azwarning	estado del amplificador del motor de azimut
elwarning	estado del amplificador del motor de elevación
ellowerlimit	interlock de elevación inferior
elupperlimit	interlock de elevación superior
elev.return	retorno automático de elevación activo: en modo velocidad, la antena invierte el sentido al exceder límites

Si hay valores o iconos en gris: no hay control o no hay dato.

Notas de diseño. El jog es un control con consecuencias mecánicas: necesita respuesta inmediata, estado de "en movimiento", y una parada evidente. En mmi/ ya existen AntennaPositionReadout, AxisSelector y AxisPositioningFields; el panel de jog está deliberadamente fuera de JobActionPanel (lo dice un comentario en el código) y sigue pendiente de diseño.

Componentes: AntennaPositionReadout (existe), AxisPositioningFields (existe), AxisSelector (existe), JogPad, VelocitySlider, ServoStatusPanel, LimitIndicator, EmergencyStopButton.

C2 — Step Control Setup

P1 · OP · modal desde C1. Origen: RAVIS §7.2.1.

Ancho de paso del jog, definible por el usuario entre 0.1° y 1.0°, independiente para azimut y elevación. El manual explica para qué sirve de verdad: seguir la posición del sol durante la alineación de la antena (→ H2, donde se pide explícitamente 0.1° en ambos ejes).

Componentes: StepWidthSetup, NumberField.

C3 — Scan Worksheet

P0 · OP. Origen: RAVIS §7.3. Es la vista más densa del legacy.

Modo libre ("Free Mode"), pensado para mantenimiento: define todos los parámetros de adquisición del procesador de señal. El layout es dinámico: depende de qué soporta el radar conectado (ZDR, filtro estadístico, segundo trip, agilidad de frecuencia…). Y hay verificación cruzada entre parámetros: algunas combinaciones no son seleccionables. El diseño necesita un patrón para "esta opción está deshabilitada por culpa de esa otra", con la causa visible.

Inventario completo de parámetros:

Grupo	Parámetro	Tipo / rango	Notas
Thresholds	LOG Threshold	dB, típico 1–3	offset de reflectividad restado a la señal
	SQI Threshold	0–1, típico 0.3–0.5	coherencia; por debajo, velocidad y ancho espectral pasan a "no data"
	CSR Threshold	dB	relación clutter/señal; por encima, la intensidad pasa a "no data"
	Speckle remover	on/off	elimina estimaciones aisladas en rango
ZDR Scaling	min / max	rango 8–32 dB	solo dual-pol continua; en dual-pol conmutada es fijo −8…+24 dB
Transmisor y modo	Prf	Hz	PRF alta en modo dual-PRF; se fija según el ancho de pulso
	Unfolding	none / 2:3 / 3:4 / 4:5	staggering de PRF
	Pulse width	LP / SP / (MP)	verificado contra la PRF pedida
	TX Correction	on/off	corrección de amplitud y fase; la de fase es necesaria para velocidad en magnetrón
	2nd Trip Mode	on/off	incompatible con unfolding
	freq. agility	on/off	con ella no hay velocidad ni ancho espectral
	Sector Blanking	on/off	los sectores se definen en C5; apagarlo puede radiar sobre zonas pobladas
Clutter filter	Doppler Filter	none, 1–15	anchos de 0.1 a 4.5 m/s a 5700 MHz / 1200 Hz; escalan con frecuencia y PRF
	Doppler Type	default / 30 / 40 / 50 dB	profundidad del filtro
	FFT based Filter	on/off	alternativa IIR/FFT
	FFT pulses/CPI	32 / 64 / 128 / 256 / auto	auto ajusta al par velocidad de antena / resolución angular
	FFT window	rectangular / hamming
	statistical clutter filter	on/off	se aplica a la reflectividad no corregida
Integration	Integration Time	nº de pulsos	solo válido sin sincronización angular
Range	Range Normalisation	on/off	corrección por inverso del cuadrado
	range start / stop	km
	range step	m, ≥62.5	tamaño final de la celda
	range average	entero	puntos promediados por celda; range step / range average ≥ 62.5 m
Polarización	modo conmutado	H / V / HV / HHV	HV y HHV: solo UZ y ZDR (HV) o UZ, V, W, ZDR (HHV); sin filtro de clutter y con TX-Correction obligatoria
	modo continuo	Spol / Dpol V-pol / Dpol H-V	sin limitaciones de tipo de dato ni de filtro
Data types	UZ, CZ, V, W, ZDR	selección múltiple	disponibilidad según modo
	I / Q channel series	crudos, solo DRX
	TX pulse	envolvente del pulso transmitido, solo DRX	usado en G2
	log	serie de potencia logarítmica
	spectrum	opción	espectro de una celda seleccionada (→ D5)
Antena	AZ scan step	grados	ventana de integración en azimut
	EL scan step	grados	ventana de integración en elevación
	angle synchronization	azimuth / elevation / none

Barra de herramientas: Send Scan Parameter (activa los ajustes) e Info (abre una sección que compara lo pedido en el worksheet con lo realmente procesado — es decir, nominal vs actual dentro de la misma vista; el detalle vive en E-*/DRX Process Monitor).

Ayuda contextual: en el legacy, botón derecho sobre algunos campos (por ejemplo los umbrales) da información adicional. Con 40 parámetros de significado no obvio, la ayuda contextual no es un adorno: es parte del diseño.

Componentes: ParameterGroupCard, ParameterField, ThresholdField, FilterSelector, PulseWidthSelector, RangeLayoutEditor, DataTypeSelector, PolarizationModeSelector, CrossCheckExplainer, NominalVsActualTable, SendParametersBar, FieldHelpPopover.

C4 — Control Routine Runner

P0 · OP. Origen: propio del RCP, no del legacy — el plan de proyecto define seis rutinas de control (encendido general, encendido de transmisor, encendido de receptor analógico, encendido de la unidad de antena, movimiento de antena, posicionamiento de antena). Ver operacion/rutinas-control.md.

Cada rutina es una secuencia con precondiciones, orden enviada y confirmaciones. El resultado puede ser completada, fallida o interrumpida (la rutina 1 documenta explícitamente el caso "el radar sí quedó encendido pero falló un chequeo final") — tres resultados, no dos.

Elementos: lista de precondiciones con su estado en vivo, botón de ejecución (deshabilitado con la causa visible si alguna precondición falla), progreso paso a paso, resultado con detalle, cancelación.

Componentes: JobActionPanel (existe), PrecheckList, RoutineStepper, ResultSummaryCard, BlockedActionExplainer.

C5 — Sector Blanking Editor

P1 · MANT. Origen: RAVIS §7.4.3 y RVP §4.2.4.

Ravis: cuatro secciones de elevación con cuatro sectores de azimut cada una, en orden ascendente, con dos restricciones: min. az. sector diff (diferencia mínima permitida entre dos sectores de azimut) y max. az. sector size (tamaño máximo de un sector).

RVP900 (Mt): ocho sectores, cada uno con InUse, rango AZ (desde, hasta) y rango EL (desde, hasta), más la opción global Blank output triggers within AZ and EL sectors.

Es seguridad radiológica: apagar un sector mal definido significa radiar sobre una zona poblada. El diseño debe incluir una representación gráfica del sector sobre un círculo de azimut, no solo ocho filas de números.

Componentes: SectorBlankingEditor, AzimuthSectorDial, SectorRow, ValidationSummary, SetSaveActions.

C6 — Scan Schedule Indicator

P2 · OP. Origen: RAVIS §6.3 (indicadores SI/SR). En Ravis el scheduler vivía en Rainbow, no en el MMI; Ravis solo mostraba si había uno instalado y si estaba corriendo, y advertía de que tomar control activo descarta el scheduler. Si el RCP acaba teniendo scheduler propio, esta vista crece; por ahora se documenta como el par de indicadores de A6 más el aviso al tomar control.

---

Familia D — Vistas de datos

Decisión tomada: el MMI dibuja las vistas de datos como herramienta de diagnóstico, aunque el producto meteorológico final sea del ORPG. Eso implica render de alto rendimiento (canvas o WebGL), no SVG por celda.

D1 — Data View Container

P0 · OP. Origen: RAVIS §8.2.

El legacy envuelve cada vista de datos en un contenedor con menú común y ventanas auxiliares (gestión de color, parámetros de scan). Se permite ejecutar varios contenedores en paralelo, y el número máximo de PPI/RHI/ASCOPE simultáneos dependía de la licencia.

Menú común: Load (solo demostración), Screen Shot, Help.

Con el paradigma ya decidido (shell fijo + mosaico de 1–4 paneles), el "contenedor" del legacy se disuelve: el panel del mosaico es el contenedor. Lo que hay que conservar de §8.2 es que las ventanas auxiliares (paleta, parámetros de scan, overlay) acompañan a su vista de datos y no viven sueltas; en el mosaico eso significa panel lateral o popover dentro del propio panel, no un quinto panel.

Sigue en pie que varias vistas de datos pueden coexistir —dos PPI con tipos de dato distintos, o PPI + ASCOPE— y que cada una se congela por separado. Con cuatro paneles como máximo, hay que decidir qué ocurre al pedir una quinta vista: reemplazar el panel activo es lo más simple y lo que recomendamos.

Componentes: PanelFrame, ViewToolbar, AuxPanelSlot. (DataViewContainer y PanelHost desaparecen: los absorbe PanelMosaic de A1.)

D2 — ASCOPE

P0 · OP. Origen: RAVIS §8.3.

Osciloscopio: intensidad de cada celda de rango contra el rango. Al pulsar un punto con el botón izquierdo se fija un cursor que muestra distancia, azimut, elevación e intensidad en las unidades del tipo de dato elegido, y esos valores se actualizan con cada nuevo conjunto de datos mientras el cursor siga puesto.

Barra de herramientas:

Control	Valores
freeze / unfreeze	congela esta vista sin afectar a las demás; el icono alterna conectado/desconectado
selección de tipo de dato	pestañas; verde = disponible ahora, gris = no disponible con los ajustes actuales; se adapta sola al cambiar el Scan Worksheet
resolución	16…256 niveles (256 = 8 bit por celda); más resolución = más ancho de banda
zoom	pantalla completa o factor; con zoom aparece un deslizador para recorrer el rango
fuente de datos	radar o fichero; las fuentes disponibles se distinguen por color
refresh rate	1…N; a 10 solo se pinta 1 de cada 10 conjuntos — imprescindible con antena rápida

Menú: unidad del eje X (km / µsec), modo de display (Maximum o Average por píxel cuando varias celdas caen en el mismo píxel), espectro (→ D5), parámetros de scan (→ D8), screenshot, print.

Componentes: ScopePlot, DataTypeTabs, ResolutionSelector, ZoomControl, DataSourceSelector, RefreshRateSelector, FreezeToggle, CursorReadout, AxisUnitToggle, PixelAggregationToggle.

D3 — PPI

P0 · OP. Origen: RAVIS §8.4.

Presentación 2D de intensidad contra azimut y rango, con proyección del rango inclinado sobre la superficie terrestre. Una línea radial blanca indica la posición actual de la antena y gira según la velocidad de azimut. Cursor con los mismos cuatro valores que el ASCOPE.

Misma barra de herramientas que D2 (freeze, tipo de dato, resolución, zoom, fuente), sin refresh rate.

Opción "Location out of Center" (§8.4.3): con factor de zoom > 1 aparece una vista general sin zoom encastrada dentro del contenedor, con un rectángulo blanco que marca la región ampliada; pulsando dentro de esa vista general se redefine el centro de la vista ampliada. Es un patrón de overview + detail que hay que diseñar bien.

Componentes: PpiPlot, AntennaSweepLine, OverviewInset, ColorScaleLegend, CursorReadout, RangeRings, + los de la barra de D2.

D4 — RHI

P0 · OP. Origen: RAVIS §8.5. Igual que D3 pero altura contra rango; el radar está en la esquina inferior izquierda y la línea radial sigue la velocidad de elevación. El cursor añade altura a los cuatro valores.

Componentes: RhiPlot + los de D3.

D5 — Range-bin Spectrum

P2 · MANT. Origen: RAVIS §8.3.1.2.3 y tipo de dato spectrum del Scan Worksheet. Espectro Doppler de una celda de rango seleccionada. Herramienta de diagnóstico de filtro de clutter; emparienta directamente con F2 (Ps).

Componentes: SpectrumPlot, BinSelector.

D6 — Color Management y Color Composer

P1 · OP. Origen: RAVIS §8.6.

Dos piezas:

Color Management — la tabla de color en uso, mostrada dentro del contenedor de la vista; opción stay on top para que no la tapen otras ventanas.

Color Composer — editor completo: una matriz de presets (varios presets por tipo de dato, en pestañas), un selector de color con tres modos (Swatches, HSB, RGB), y una barra de herramientas con: aplicar a la vista, copiar preset completo, pegar preset, interpolar entre dos o más colores seleccionados (interpolación lineal en RGB). Menú: guardar preset, restaurar preset, fijar como predeterminado, salir — con confirmación, porque en el legacy era demasiado fácil destruir una tabla por accidente.

Además existen colores reservados para "sin dato" y para el fondo.

Decisión tomada (2026-09-19): se parte de paletas perceptualmente uniformes. Las paletas de radar no son decorativas, son el instrumento de medida; una rampa con bandas perceptualmente desiguales hace que el operador lea gradientes que no existen. Lo que implica:

• Las paletas por defecto de cada tipo de dato se construyen en un espacio perceptual (OKLCH o similar), no interpolando RGB. Rampa secuencial para reflectividad y ancho espectral; rampa divergente centrada en cero para velocidad, que es un dato con signo y donde el punto de cambio de sentido debe verse solo.
• La interpolación del Color Composer deja de ser lineal en RGB. Es la herramienta con la que el usuario construye tramos de paleta: si interpola en RGB, deshace la decisión anterior en dos clics. Interpolar en el mismo espacio perceptual.
• Distinguibles con deficiencia de visión cromática, al menos para deuteranopía y protanopía — y no confundibles con los colores de estado (ok/warn/fault), que comparten pantalla con ellas.
• El editor se mantiene para quien necesite reproducir una paleta institucional concreta por compatibilidad con lo que el personal ya sabe leer, pero eso es el caso excepcional, no el punto de partida.
• Sigue habiendo colores reservados para "sin dato" y fondo, que deben quedar fuera de la rampa y no poder confundirse con ningún valor medido.

Componentes: ColorScaleLegend, ColorTableEditor, ColorSwatchGrid, ColorChooser, PresetMatrix, InterpolateAction, ConfirmDangerDialog.

D7 — Overlay Manager

P2 · OP. Origen: RAVIS §8.4.4. Capas geográficas sobre el PPI, cada una con visibilidad y color propios:

BORDER (fronteras políticas / costa), ROAD, POP_PLACE (poblaciones), HEIGHT (hipsografía), RANGE (círculos de rango), LATLONGRID (rejilla de lat/long).

Botonera con la semántica clásica: OK (aplica y cierra), Apply (aplica sin cerrar), Save (persiste para próximas sesiones), Cancel (descarta).

Componentes: OverlayLayerList, LayerColorPicker, DialogActionBar.

D8 — Scan Parameter Popup

P1 · OP. Origen: RAVIS §8.3.1.1.1 y equivalentes en PPI/RHI. Ventana de solo lectura con los parámetros de scan vigentes para los datos que se están viendo. Es el "¿con qué ajustes se tomó esto?" — imprescindible cuando se compara con una medida anterior.

Componentes: KeyValueTable, Popover o panel lateral.

---

Familia E — Configuración del DSP

Decisión tomada: todo lo visual cae en el RCP; el DSP es una caja negra y el usuario solo trabaja contra el RCP. Por tanto los menús TTY del RVP900 (Mc, Mp, Mf, Mt, Mt<n>, Mb, Mz, M+) y sus vistas de lectura (V, Vz, Vp) se convierten en pantallas gráficas del MMI. Los nombres de parámetro que siguen son los del RVP900 porque documentan qué hace falta configurar en un DSP de radar meteorológico; nuestro DSP es propio y el contrato real lo fija interfaces/dsp.md. El equipo de diseño debe tratar esta lista como el volumen y la naturaleza de los campos, no como el contrato final.

El mapeo campo a campo ya está hecho: ver Mapeo de parámetros DSP. De sus 209 filas, sólo 10 tienen equivalente literal en el contrato de hoy y 82 son funcionalidad que el contrato todavía no expone. Dos cosas de ahí afectan directamente al diseño de esta familia:

• El DSP hace de proxy hacia el DRx (decisión del 2026-09-19). El RCP habla un solo protocolo. Las vistas E5 y E6 siguen en alcance, pero los parámetros de trigger que el MMI podrá tocar son cuatro pares fijos de retardo y anchura, sin polaridad y sin término proporcional al PRT — no los seis triggers libres del RVP900. TriggerTimingTable se diseña con esa forma, no con la del manual.
• Reparto de escritura decidido (2026-09-19): mixto. Ancho de pulso y divisor de PRF son escribibles; los cuatro pares de trigger son de solo lectura (alineación de puesta en marcha). E5 y E6 son formulario parcial con sección de estado, no formulario completo. Ojo al efecto sobre F1, cuya función principal es desplazar los triggers: con ellos de solo lectura, F1 pasa a ser vista de verificación y no de ajuste.
• El hardware no es uniforme: magnetrón y klistrón conviven. Varias vistas de esta familia y de la F tienen que condicionar qué ofrecen al tipo de transmisor. Ver E8.
• Buena parte de esta familia no se puede construir todavía. El documento de mapeo dice qué existe hoy; diséñense los patrones y no se dé por hecho que hay dato detrás de cada campo.

Patrones comunes a toda la familia E, heredados del comportamiento del TTY y que hay que resolver una sola vez:

• Tres juegos de valores: current (con los que opera ahora), saved (no volátil, se restauran al arrancar) y factory. Los comandos S (guardar), R (restaurar) y F (fábrica) operan entre ellos. El flujo recomendado por el manual es R → editar → S, porque el menú siempre parte de los valores current, que el host puede haber cambiado por debajo.
• Los cambios no surten efecto hasta salir del modo de configuración (Q). Es decir: hay una noción de edición pendiente de aplicar que la UI debe hacer explícita.
• Cada parámetro tiene límites y el TTY los imprime al rechazar un valor. Nuestra validación debe mostrar el rango antes de que el usuario se equivoque.
• Tras actualizar el software, un parámetro nuevo toma el valor de fábrica y se imprime un aviso. Eso merece una notificación visible, no una línea de log.

E1 — DSP Setup Hub

P1 · MANT. Origen: RVP §4.1 (lista de comandos del menú).

Punto de entrada a E2–E12: qué grupos hay, cuál está modificado respecto a saved, acceso a los perfiles (E11) y a los plots de ajuste (F1–F4), y el aviso global de "hay cambios sin aplicar". El comando ?? del legacy imprime todos los ajustes de una vez para copia impresa: el equivalente moderno es exportar la configuración completa.

Componentes: SetupHubGrid, DirtyBadge, ExportConfigButton, ProfileActionsBar.

E2 — Processing Options (Mp)

P1 · MANT. Origen: RVP §4.2.2. El grupo más grande.

Bloque	Parámetros
Espectros	Spectral Window (User/Rect/Hamming/Blackman), Allow continuous sizes for power spectra
Algoritmos	R2 Processing (Never/User/Always), Clutter Microsuppression (ídem), PPP autocorrels from DFTs (ídem), Unfold Velocity (Vh−Vl) (ídem), Process w/ custom trigs (ídem)
Series temporales	Use High-SNR 16-bit packed timeseries format, Minimum freerunning ray holdoff (% del dwell)
Linealización	Linearized saturation headroom (dB)
Corrección por Tx	Apply amplitude correction based on Burst/COHO, Time constant of mean amplitude estimator (pulsos)
Canales	Channel separation (dB, grados), Maximum deviation (dB, grados), Overlap/Interpolate interval (dB)
Filtro de interferencia	Interference Filter (None/Alg.1/Alg.2/Alg.3), Threshold parameter C1 (dB), Threshold parameter C2 (dB)
Modos heredados	Provide WSR88D legacy BATCH major mode
Desplegado de velocidad	Maximum range to unfold (km), Low-PRF bins range averaged on each side, Overlay power (Refl/Vel/Width en dB)
Polarimetría	T/Z/V/W computed from: H-Xmt / V-Xmt, T/Z/V/W computed from: Co-Rcv / Cx-Rcv, Polarimetric Power Params – NoiseCorrected, Polarimetric Correlations – NoiseCorrected, PhiDP – Negate / Offset (grados), Polarimetric Attenuation Correction
KDP	LSQ Length (km), LSQ Weights (FIR) Width (km), Standard Smoothing Factor, Adaptive Smoothing Factor
Dual Rx	DualRx – Sum H+V Time Series
Clasificación	Melting height (metros)
Corrección de Z0	Enable noise power based correction of Z0, Baseline (dB/dB por encima de cierto Clutter/Noise), HiSignal (dB/dB)

Nota de diseño: el patrón 0:Never, 1:User, 2:Always aparece cinco veces. Es un control ternario con semántica "el host decide / forzar sí / forzar no" y merece un componente propio, no tres radios sueltos.

Componentes: ParameterGroupCard, TernaryOverrideField, NumberField, ToggleField, PairedNumberField (dB + grados), FieldHelpPopover.

E3 — Thresholds Matrix (Vp)

P1 · MANT. Origen: RVP §4.1.3.

Matriz de 19 parámetros de dato (DBZ, DBT, VEL, WID, ZDR, KDP, PHIDP, RHOHV, SQI, LDRH, RHOH, PHIH, LDRV, RHOV, PHIV, HCLASS, SNR, DBZA, DBTA) × 5 umbrales (LOG en dB, CSR en dB, WSP en dB, SQI, PMI) + una columna de banderas TCF que se muestra en forma numérica y simbólica a la vez:

DBZ:  0.75dB  -18.0dB  5.0 dB  0.149  0.449  0x8888 ( LOG & CSR )
WID:  0.75dB  -18.0dB  5.0 dB  0.398  0.449  0xA000 ( LOG & SQI & SIG )
SQI:  0.75dB  -18.0dB  5.0 dB  0.398  0.449  0xFFFF ( All Pass )

En el RVP900 esta vista es solo lectura desde el TTY (se edita vía comando de host). Decisión tomada (2026-09-19): en nuestro MMI también es solo lectura, de momento. La matriz se muestra, no se edita; los valores llegan del DSP.

Aun siendo de solo lectura, la columna TCF no puede mostrarse como 0x8888: hay que renderizar la expresión booleana legible (LOG & CSR, LOG & SQI & SIG, All Pass) con el hex como dato secundario. Eso es un componente de presentación, no un editor.

Si más adelante se abre la edición hará falta FlagExpressionEditor (editor de la expresión booleana), que por ahora queda fuera de alcance.

Componentes: ThresholdMatrix, ThresholdCell, FlagExpressionDisplay, HexFlagBadge. (Diferido: FlagExpressionEditor.)

E4 — Clutter Filters (Mf)

P1 · MANT. Origen: RVP §4.2.3.

Siete filtros, cada uno con su tipo y sus parámetros, que cambian según el tipo:

Filtro	Tipo	Parámetros
#1	0 (Fixed)	Win, WidthPts, EdgePts
#2	0 (Fixed)	ídem
#3	0 (Fixed)	ídem
#4	1 (Variable)	Win, WidthPts, EdgePts, HuntPts
#5	3 (Gaussian Model)	Win, Spectrum width (m/s)
#6	3 (Gaussian Model)	ídem
#7	3 (Gaussian Model)	ídem

El conjunto de campos depende del tipo elegido — formulario condicional, patrón que hay que diseñar bien porque se repite en E6 (forma de onda Tx) y E7 (servo de AFC).

Parámetros relacionados del mismo entorno: Secondary SQI Threshold Slope/Offset, Max power mismatch across octants (dB), High power rejection threshold (dB), Maximum KEY phase error (grados).

Y del lado Ravis (§7.3.2.4) el catálogo operativo equivalente: 15 anchos de filtro Doppler IIR con profundidades de 30/40/50 dB, filtros FFT alternativos con 32/64/128/256 pulsos por CPI o selección automática y ventana de Hamming opcional, y filtro estadístico.

Componentes: FilterTypeSelector, ConditionalFieldGroup, FilterList, FilterPreview (la respuesta del filtro se ve de verdad en F2).

E5 — Trigger Setup general (Mt)

P1 · MANT. Origen: RVP §4.2.4.

Parámetro	Tipo
Pulse Repetition Frequency	Hz (límites 50–20000)
Transmit pulse width	índice de ancho de pulso
Use external pretrigger	sí/no
PreTrigger active on rising edge	sí/no
PreTrigger is synchronous with IFD AQ clock	sí/no
PreTrigger fires the transmitter directly	sí/no
Number of user-defined output triggers	entero
Number of polarization output controls	entero
Blank output triggers within AZ and EL sectors	sí/no + 8 sectores (→ C5)
Blank output triggers during noise measurement	sí/no
Rx-Fixed Triggers	6 triggers + P0, P1, cada uno sí/no
2-way (Tx+Rx) total waveguide length	metros

Componentes: ParameterGroupCard, ToggleGrid, SectorBlankingEditor (compartido con C5).

E6 — Trigger Setup por pulse width (Mt<n>)

P1 · MANT. Origen: RVP §4.2.5. Se repite entero por cada ancho de pulso — el diseño necesita un selector de ancho de pulso persistente y una forma clara de comparar/copiar entre anchos.

Tabla de triggers (6 filas):

Columna	Formato
Start	µsec, opcionalmente + (k * PRT) — el campo admite un término proporcional al periodo
Width	µsec
High	sí/no (polaridad)

Límites: inicio −5000…+5000 µsec, ancho 0…5000 µsec.

Resto de parámetros del grupo:

Parámetro	Unidad
Maximum number of Pulses/Sec	/s
Maximum instantaneous 'PRF'	/s
External pretrigger delay to range zero	µsec
Range mask spacing	metros
Tx Intermediate Frequency / Rx Intermediate Frequency	MHz
FIR-Filter impulse response length	µsec
Burst Freq Estimator – Length / Start	µsec
FIR-Filter prototype passband width	MHz
Output control 4-bit pattern	0–15, se teclea en decimal
Current noise level / Powerup noise level	dBm (en dual: PriRx y SecRx por separado)
Transmitter phase switch point	µsec
Polarization switch point for POLAR1 / POLAR2	µsec
Tx Waveform	0:CWPulse, 1:LinFM, 2:NLFM
Bandwidth of transmit pulse	MHz
Pulselength of transmit pulse	µsec
Zero offset of transmit pulse	µsec
TxWave MIN / MAX / actual tuning params	3 valores adimensionales cada uno

Los tres parámetros de tuning se ajustan en vivo desde F4 (Pa), con mínimos y máximos que acotan el rango: es un caso claro de el mismo dato editable desde dos vistas, y hay que decidir cuál manda.

Componentes: PulseWidthSelector, TriggerTimingTable, PrtTermField, WaveformTypeSelector, BoundedTuningField, CopyBetweenProfilesAction.

E7 — Burst Pulse & AFC (Mb)

P1 · MANT. Origen: RVP §4.2.6. Emparejado con F2 (Ps), que es donde se ve si esto está bien.

Bloque	Parámetros
Frecuencias	Tx Intermediate Frequency (MHz), Rx Intermediate Frequency (MHz), IF increases for an approaching target
Burst	PhaseLock to the burst pulse, Minimum power for valid burst pulse (dBm), Design/Analysis Window (Rect/Hamming/Blackman), Settling time (to 1%) of burst frequency estimator (s)
AFC	Enable AFC and MFC functions, AFC Servo (0:DC Coupled / 1:Motor/Integrator), Wait time before applying AFC (s), AFC hysteresis Inner / Outer (kHz), AFC outer tolerance during data processing (kHz), AFC feedback slope, AFC minimum / maximum slew rate
AFC eléctrico	AFC format (0:Bin, 1:BCD, 2:8B4D) + ActLow, AFC uplink protocol (0:Off, 1:Normal, 2:PinMap), tabla de 25 pines (Pin01…Pin25 → bit), FAULT status pin + ActLow, Burst frequency increases with increasing AFC voltage
Seguimiento	Enable Burst Pulse Tracking, Enable Time/Freq hunt for missing burst, Number of frequency intervals to search, Settling time for each frequency hop (s), Automatically hunt immediately after being reset, Repeat auto hunt every (s)
Calibración	Enable burst power based correction of Z0
Simulación	Simulate burst pulse samples, Frequency span of simulated burst (MHz a MHz)

Con servo Motor/Integrator cambian tres campos: la pendiente pasa a D-Units / kHz y los slew mínimo y máximo pasan de velocidad (D-Units/sec) a petición (D-Units). Formulario condicional otra vez.

La tabla de 25 pines es una matriz pin→bit editable. Es fea en TTY y puede ser buena en gráfico; conviene diseñarla junto con F5 (modo de test de AFC), que es donde se verifica.

Componentes: ParameterGroupCard, ServoModeSelector, ConditionalFieldGroup, PinMapEditor, HysteresisField (inner/outer como un par), RangeField (span MHz–MHz).

E8 — Transmissions & Modulations (Mz)

P2 · MANT. Origen: RVP §4.2.8.

Bloque	Parámetros
Modulación de fase	Provide phase modulation of transmitted pulses, Number of binary angle phase bits to use, Phase angle to apply when idle (grados + hex), Modulation (0:None, 1:Random, 2:Custom, 3:SZ(8/64))
Canal A	Chan A (0:Unused, 1:FixedFreq, 2:TxWaveform), FreeRunning fixed frequency (MHz), Output CW power level (dBm), Apply pulse-to-pulse phase modulation, Fixed relative phase offset (grados)
Canal B	Chan B (mismas opciones), Output power level (dBm) + Peak sí/no, Apply pulse-to-pulse phase modulation
Chirp	FM Chirp manual spectrum flattener (%/MHz)

Nota de proyecto (actualizada 2026-09-19): el parque es mixto — conviven instalaciones de magnetrón y de klistrón. El excitador de klistrón admite fase programable pulso a pulso, así que SZ(8/64) es viable ahí y no debe descartarse; en magnetrón no aplica, y la vía de segundo trip es la recuperación por fase aleatoria. Para el diseño eso significa que esta vista es dependiente del tipo de transmisor: el MMI tiene que saber contra qué instalación está y no ofrecer SZ(8/64) frente a un magnetrón. Lo mismo con la corrección de fase por burst, que en magnetrón es obligatoria y no se puede ofrecer apagada. Hace falta, por tanto, un patrón de control condicionado por capacidad del hardware, y no solo aquí: es el mismo problema que el layout dinámico del Scan Worksheet (C3), donde el legacy ya adapta la pantalla a lo que el radar soporta.

Componentes: ChannelConfigCard (×2), ModulationSelector, PhaseAngleField (grados ↔ hex).

E9 — Top-Level Configuration (Mc)

P2 · MANT. Origen: RVP §4.2.1. Configuración de infraestructura, no de radar:

Parámetro	Notas
IP address of networked RVP9/IFD	enlace dedicado, sin routers/switches en medio
Maximum ethernet incoming UDP frame length	250–8192 bytes; jumbo frames
Receive buffer size for incoming UDP packets	100 000–5 000 000 bytes
IFD synthesized system clock	50–100 MHz, resolución 0.1 Hz
IFD clock is derived from an external reference + External input reference	sí/no + MHz
Live angle input	0:None, 1:SimRVP, 2:SimIFD, 3:TAGs, 4:S/D, 5:RtCtrl
TAG bits to invert AZ/EL	máscaras de 16 bits en hex
TAG scale factors AZ/EL	factor con signo
TAG offsets AZ/EL	grados
Co-Polarized signal is always on the primary Rx	sí/no
Default receiver mode	0 single, 2 legacy WDN, 3 dual channel

El modo de receptor no surte efecto hasta guardar y reiniciar el procesador — un tipo de cambio distinto de todos los demás, y la UI tiene que decirlo en el momento de cambiarlo.

Los campos de TAG son máscaras de bits en hexadecimal: si se conservan, merecen un editor de bits, no un campo de texto hex.

Componentes: NetworkConfigCard, ClockSourceSelector, AngleInputSelector, BitMaskEditor, RestartRequiredNotice.

E10 — Debug Options (M+)

P2 · MANT. Origen: RVP §4.2.7. Noise level for simulated data (dB) y Nyquist sign flip of plotted IF samples (sí/no). Vista pequeña, pero debe verse claramente que el sistema está en un modo de depuración si algo aquí está activo.

Componentes: DebugFlagsCard, ActiveDebugBanner.

E11 — Config Profiles

P1 · MANT. Origen: RVP §4.1.1.

Gestión de los tres juegos de valores: ver diferencias entre current y saved, guardar, restaurar, cargar valores de fábrica, exportar/importar, y el registro de qué versión de software guardó los ajustes por última vez (el RVP900 lo usa para hacer una "actualización inteligente" cuando aparece un parámetro nuevo).

El diff entre configuraciones es la pieza central de esta vista, y no existe en el legacy: el TTY solo permite listar. Es una mejora obvia y barata.

Componentes: ProfileActionsBar, ConfigDiffView, ConfirmDangerDialog, ImportExportMenu.

E12 — DSP Internal Status (V / Vz)

P1 · MANT. Origen: RVP §4.1.2. Versión de mantenimiento de B10, con el detalle completo: procesos y políticas de planificación, fechas de compilación de las bibliotecas, uso de TrigRAM, contadores de trigger, temperaturas de chasis y FPGA, estado de GPS, AFC (nivel, potencia y frecuencia del burst), modo de receptor y resultado de diagnósticos.

También es el sitio natural para los campos de GPARM (RVP §7.9), que es lo que el host lee del DSP: número de celdas, periodo de trigger actual, TAGs, nivel de ruido medido, estado latcheado del procesador, cuatro immediate status words, dos registros de diagnóstico, pulsos por rayo, contador de triggers, celdas adquiridas y procesadas correctamente, periodos mínimos por ancho de pulso, PRT al inicio y al final del último rayo, umbrales en uso, ruido I²/Q², desviación estándar del ruido LOG, relación de ruido H/V, valor de control AFC/MFC, selección y constantes del filtro de interferencia, slew de seguimiento del burst y espaciado de la máscara de rango.

Componentes: StatusGrid, ProcessTable, CounterResetAction, RawStatusWordsPanel (con decodificación simbólica de los bits, no solo el hexadecimal).

---

Familia F — Ajuste asistido por gráfico

Los comandos P* del RVP900 son un osciloscopio virtual: un plot en vivo, una lista de subcomandos de una tecla, y dos líneas de información — la primera cambia solo al ejecutar un subcomando, la segunda se reescribe sobre sí misma varias veces por segundo como línea de estado viva. Ese patrón —plot en vivo + parámetros estáticos + línea de estado viva + controles de ajuste fino/grueso— es un solo componente reutilizado cuatro veces, y así conviene diseñarlo.

Convenciones comunes a F1–F4, todas con equivalente gráfico obligatorio:

• Minúscula = paso fino, mayúscula = paso grueso. Se traduce a controles de nudge con dos tamaños de paso, y a atajos de teclado que conserven la convención.
• . = Single Step. Congela el plot y la línea de estado; cada pulsación avanza una actualización. Cualquier otra tecla vuelve a vivo.
• Q / ESC = salir, ? = reimprimir la lista de subcomandos. La ayuda de atajos tiene que estar visible o a una tecla.
• Los ajustes de presentación (zoom, span, promediado) se guardan en NVRAM y se restauran al volver a entrar en el plot. Es decir: el estado de la vista es persistente, no de sesión.
• > / < inician y paran el volcado de lo que se está pintando a un fichero de log, una línea por plot. Equivalente moderno: grabar la serie a CSV.
• % alterna entre las cinco entradas IF del módulo (conectores SMA). Selector de fuente.
• Los plots reportan No Trigger cuando se espera un trigger externo y no llega.

F1 — Burst Pulse Timing (Pb)

P1 · MANT. Origen: RVP §5.3.

Ajusta el temporizado de los triggers y la ventana de muestreo A/D para que el pulso de transmisión quede bien capturado. Eje horizontal = tiempo; el span total se llama PlotSpan.

Control	Acción
I/i	longitud de la respuesta impulsional del filtro adaptado, ±1 tap
A/a, S/s	apertura e inicio de la subventana de muestras para AFC (aparecen dos ventanas dibujadas cuando la de AFC es más corta que la del FIR)
L/l, R/r	desplaza todos los triggers a la vez a izquierda/derecha; fino 0.025 µs, grueso 1.000 µs
T/t	span del plot: 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000 µs
Z/z	zoom de amplitud, potencias de 2 hasta ×128
B/b	desactiva/reactiva el seguimiento de burst (hay que desactivarlo para poder mover los triggers)
+	busca el burst perdido, probando valores sucesivos de AFC

Línea de estado viva: Zoom, PlotSpan, FIR (µs y nº de taps), canal IF, Freq (MHz), Pwr (dBm), DC (% de offset del A/D, debe estar dentro de ±2.0 %), Trig#1 (µs; si el transmisor lo dispara un pretrigger externo, se muestra PreDly en su lugar) y BPT (slew de seguimiento en µs).

Dependencia visible: b desactiva el tracking y pone el slew a cero; B lo reactiva partiendo de cero. Una acción con efecto lateral que la UI tiene que explicar.

Nivel de señal recomendado: pico entre −3 dBm y +4 dBm; máximo absoluto +8 dBm. Se puede dibujar como bandas objetivo en el propio plot en vez de dejarlo en el manual.

F2 — Burst Spectra & Matched Filter (Ps)

P1 · MANT. Origen: RVP §5.4. La vista más rica de esta familia.

Analiza el contenido espectral del burst, diseña el filtro paso banda adaptado, dibuja su respuesta en frecuencia y ayuda a alinear el AFC. Eje vertical logarítmico con líneas tenues cada 10 dB y un rango dinámico de 70 dB.

Control	Acción
I/i	longitud de la respuesta impulsional, ±1 tap
N/n, W/w	ancho de banda del filtro: fino 1 kHz, grueso 100 kHz
U/u, D/d	MFC: fija la salida AFC a mano; fino 0.05 D-Units, grueso 1.0
=	activa/desactiva MFC (al salir con MFC activo, avisa y da una segunda oportunidad de volver a AFC)
barra vertical	entra en el submodo de test de AFC (→ F5)
A/a, S/s	apertura e inicio de la ventana de AFC
#	imprime los coeficientes del filtro actual, normalizados a ±1
$	busca automáticamente un filtro óptimo (ganancia DC cero) alrededor del actual: pregunta los spans de longitud y ancho, muestra progreso, se puede abortar con Q; en modo dual receptor busca el mejor compromiso entre las dos IF
V/v	número de espectros promediados (1–25)
Z/z	zoom de amplitud
espacio	alterna entre plots
%	alterna entre receptores

Línea de estado viva: Navg, FIR (µs y taps), BW (ancho de −3 dB del filtro; el centro está fijo en la IF), DCGain (número negativo en dB o la palabra ZERO si hay cero exacto en DC), Freq, Pwr, Loss (pérdida del filtro en dB; solo aparece si la potencia del burst supera el umbral de burst válido) y AFC con nivel en % (−100…+100) y su estado:

Estado	Significado
(Disabled)	ni AFC ni MFC; la salida queda fija en 0 %
(Manual)	MFC anula al AFC; U/D mueven la tensión
(NoBurst)	energía del burst por debajo del mínimo; el lazo está parado
(Wait)	el burst acaba de hacerse válido; se espera a que el transmisor se estabilice
(Track)	siguiendo para meter la frecuencia dentro de la histéresis interior
(Locked)	dentro de la histéresis exterior tras haber estado dentro de la interior — este es el estado en el que se debe adquirir

Además, cuando el AFC usa un formato digital especial, se imprime el patrón de bits codificado junto al valor: binario en base 10, BCD en hex, 8B4D con los 16 bits bajos en hex y el resto en base 10.

Notas de diseño. Esos seis estados de AFC son una máquina de estados con una transición deseable (Locked) y varias de alerta. Merecen un indicador propio, con historia reciente — saber que el lazo entra y sale de Locked es precisamente lo que se quiere detectar. El buscador $ es una operación larga con progreso y cancelación: patrón de tarea en segundo plano.

F3 — Receiver Waveforms (Pr)

P1 · MANT. Origen: RVP §5.5.

Verifica que se detectan blancos con buena sensibilidad.

Control	Acción
L/l, R/r	inicio de la ventana de muestras IF; fino 0.25 µs, grueso 10 µs; no puede ser anterior al rango cero
T/t	duración de la ventana; no puede ser menor que la respuesta impulsional del FIR, máximo 50 µs
V/v	espectros promediados, 1–25
Z/z	zoom ×1…×128; los plots LOG se desplazan en incrementos de 6 dB al hacer zoom
espacio	alterna entre tres contenidos: muestras recibidas / muestras + potencia LOG / espectro de potencia recibida

Línea de estado viva: Zoom, Navg, Start (µs y km), Span (µs), canal IF, Total (dBm), Filtered (dBm, solo lo que cae dentro del paso banda del FIR) y MidSamp (dBm, usando solo las muestras del centro exacto). La diferencia Total − Filtered es la pérdida del filtro para esa forma de pulso: vale la pena calcularla y mostrarla, en vez de dejar que el técnico la reste de cabeza.

F4 — Tx Waveform Ambiguity (Pa)

P2 · MANT. Origen: RVP §5.6. Solo aplica con pulso comprimido.

Control	Acción
S/s, L/l	longitud del pulso; fino 0.05 µs, grueso 1 µs
N/n, W/w	ancho de banda; fino 10 kHz, grueso 200 kHz
1 / 2 / 3	elige cuál de los tres parámetros de tuning se va a cambiar
D/d, U/u	baja/sube el parámetro elegido; fino 0.001, grueso 0.05; imprime los tres valores en cada pulsación
V/v	desplazamiento Doppler simulado, hasta 100 kHz; dibuja +V y −V como trazas verde y amarilla junto a la blanca de Doppler cero
Z/z	zoom; el rango dinámico del plot de lóbulos laterales es de 80 dB
$	busca la forma de onda óptima

Línea de estado viva: BW (MHz), PW (µs), PSL (nivel de pico de lóbulo lateral, dB relativo al lóbulo principal), ISL (nivel integrado de lóbulos laterales, dB), TxLoss (dB) y RxLoss (dB).

Nota: TxLoss entra en el cálculo de la constante del radar (→ G7). Es otro dato que cruza entre familias y que conviene enlazar en la UI.

F5 — AFC Test / Pin Map

P2 · MANT. Origen: RVP §5.4.2, submodo dentro de Ps.

Verificación eléctrica de la interfaz AFC digital de 25 bits:

• W — patrón walking ones: desplaza un único 1 por la palabra, con transición cada ~4 ms. Sirve para trazar el cableado con un osciloscopio.
• Teclas 0–9 y A–O — conmutan bits individuales para componer cualquier patrón de 25 bits.
• P — alterna entre numeración por pin (útil para probar el cableado uno a uno) y por bit (útil una vez verificado el cableado y creada la tabla de mapeo de Mb).
• Mientras tanto, Ps sigue corriendo y la información habitual del AFC se sustituye por la lectura hexadecimal del valor de 25 bits, etiquetada (Bits) o (Pins).

Es una pantalla de instrumentación electrónica: 25 conmutadores de bit, un indicador de patrón, y un modo de patrón automático. Diseñarla como una rejilla de bits, no como un campo hex.

Componentes: BitPatternTester, BitToggleGrid, PinBitModeSwitch, WalkingOnesControl.

F6 — Display Test Pattern (P+)

P2 · MANT. Origen: RVP §5.1.

Seis trazos superpuestos (tres líneas horizontales, dos diagonales y una senoide cuya fase avanza en cada refresco) para comprobar que el subsistema de dibujo funciona. En el legacy tenía sentido con hardware de display dedicado; en web es una comprobación de render y de latencia de refresco, que sigue siendo útil para diagnosticar "el plot está congelado" vs "no llegan datos".

---

Familia G — Calibración y alineación de receptor/transmisor

En Ravis todo esto vive en una sola ventana (RSP (DRX) Control) con seis pestañas, más un capítulo entero de procedimientos (§14). Aquí se separa en vistas porque el volumen lo pide, pero el diseño puede volver a agruparlas si encuentra una organización mejor.

Requisitos previos que el legacy impone a todas estas acciones: modo de mantenimiento activo (contraseña) y autoridad de control activa. Además, para calibrar, ACU y LCU deben estar en estado Remote. El diseño necesita mostrar estas precondiciones antes de que el usuario pulse, no como error después.

G1 — Calibration Hub

P1 · MANT. Origen: RAVIS §7.4.

Punto de entrada a G2–G8, con: estado de las precondiciones, resultado y fecha de la última calibración de cada tipo, y las acciones globales del menú legacy — Calibration Log Window (→ G8), Reboot RSP, Restore Default Values (recupera los valores de calibración anteriores; "los valores por defecto son siempre los últimos usados").

Componentes: CalibrationHubGrid, LastRunCard, PrecheckList, DangerActionRow.

G2 — TX Sampling Adjust

P1 · MANT. Origen: RAVIS §7.4.1 y §14.2.1.

Procedimiento con tres vistas abiertas a la vez (el mejor argumento del documento a favor de un espacio multipanel): Scan Worksheet pide el tipo de dato TX pulse; el ASCOPE lo muestra; y esta pestaña fija el temporizado. El técnico lee la posición del bin en el ASCOPE, la multiplica por 10 y teclea el resultado aquí, en unidades de 29 ns.

Parámetros:

Campo	Significado
TX Start Sample	contador de inicio de detección del pulso TX, dependiente del ancho de pulso, en unidades de 29 ns
TX Stop Sample	ídem para el fin
TX Sample	número de pulsos TX muestreados por el DRX para detectar potencia y fase
TX Frequency	frecuencia intermedia real determinada por el DRX
Commanded LO Freq.	primer oscilador local nominal (MHz); solo magnetrón
HI/LO Switch Range	rango donde conmutan los canales IF de alta y baja sensibilidad
Channel Mode	Static (baja hasta el rango de conmutación, alta después) o Dynamic (decide por saturación hasta ese rango, alta después)
Lo Ch. Phase Corr.	corrección nominal de diferencia de fase entre canales, obtenida en la calibración de punto único
HI/LO Ch. Phase Diff.	diferencia de fase medida
Hi/Lo Ch. Power Ratio	atenuación entre canales

Acciones: Request new BiTE (el DRX solo reporta nuevos valores bajo petición: esta pantalla no se autoactualiza y eso hay que decirlo en la interfaz), Set (aplica sin guardar) y Save. La aceptación de un parámetro se indica cambiando su color a verde — un patrón de confirmación por campo que merece la pena conservar.

Componentes: ParameterField con estado de aceptación, SetSaveActions, ManualRefreshBar, ChannelModeSelector, CrossViewHint.

G3 — TX Power Calibration

P1 · MANT. Origen: RAVIS §7.4.1 y §14.2.2.

Lanza un script en el procesador del radar. Es un procedimiento guiado con intervención humana obligatoria: el operador mide antes la potencia con un medidor externo a 500 Hz para cada ancho de pulso, y el script le pide teclear esos valores en kW.

Parámetros: TX Pwr Transl. coeff. (coeficiente que traduce unidades lineales arbitrarias del DRX a kW), TX Power Nom. (potencia nominal de referencia para la corrección en línea), Actual lin. Power, Actual TX Power (kW).

Precondición operativa que el manual subraya: la radiación debe llevar al menos 20 minutos encendida antes de empezar. Eso es un temporizador visible, no una nota al pie.

Estados: no ejecutada / en curso (con el paso actual) / esperando entrada del operador / terminada con éxito / ERROR (el campo de resultado se pone rojo).

Componentes: WizardStepper, OperatorPromptDialog, PerPulseWidthInputTable, ProcedureResultBanner, WarmupTimer.

G4 — Single Point Calibration

P1 · MANT. Origen: RAVIS §7.4.2 y §14.3.

Inyecta una señal de potencia conocida y fija la relación entre esa señal y el nivel de potencia del DRX; de ahí sale la constante del radar. Dos escenarios: con generador de test interno (automático, sin interacción) o con generador externo (el script pide inyectar señal a cierto nivel y luego retirarla).

Parámetros mostrados:

Campo	Significado
Cal. Nominal Signal Power	potencia de inyección (dBm)
Cal. HI/LOW Ch. Noise Power	ruido lineal por canal, en unidades arbitrarias
Cal. HI/LOW Ch. Signal Power	potencia con señal inyectada, por canal
Cal. HI/LOW Ratio	atenuación calculada entre canales
Cal HI Ch. Difference	potencia del canal alto recalculada a dB
Radar Constant	resultado automático del procedimiento
Zero Check HI/LOW Channel Noise	ruido por canal resultante del Zero Check

Lo que el procedimiento hace al sistema mientras corre (y que hay que mostrar, porque explica por qué el radar "se comporta raro" durante unos minutos): sin movimiento en azimut y antena a 80° de elevación, radiación apagada, AFC congelado a la frecuencia nominal, rango 20–200 km con celdas de 250 m, 200 pulsos muestreados, DRX en detección de potencia lineal.

Nota crítica: los resultados son volátiles hasta que se guardan; si no se pulsa guardar, se pierden al reiniciar. El legacy insiste en ello con avisos. Nuestro diseño debe hacer que ese estado "resultado obtenido pero no guardado" sea imposible de pasar por alto.

Componentes: WizardStepper, CalibrationResultTable, UnsavedResultBanner, SystemStateDuringProcedure, OperatorPromptDialog.

G5 — Zero Check

P1 · MANT. Origen: RAVIS §7.4.2. Muestreo de ruido del receptor, cuyo resultado se resta a los datos antes del procesamiento de momentos. Se ejecuta automáticamente al arrancar el RCP y luego a intervalos fijos, además de poder lanzarse a mano — o sea, la vista es tanto de seguimiento como de acción.

Componentes: JobActionPanel (existe), NoiseLevelReadout, ScheduleInfoRow.

G6 — RX Linearity Validation

P2 · MANT. Origen: RAVIS §7.6. Herramienta de puesta en marcha; el manual dice que es "principalmente para el personal de mantenimiento de Gematronik al poner un sistema en servicio por primera vez". Depende de un proceso validate en el RCP y de un generador de señal de test calibrado, preferiblemente externo.

Tres pestañas:

1. Result Table — resultados en tabla; permite lanzar una medida nueva con el generador interno (un diálogo pide el ancho de pulso) y pedir al RCP el último resultado.
2. Linearity Plot — resultados por ancho de pulso, con tres opciones de display: Noise corrected (resta el ruido), Channel Correction (corrige el canal bajo con la diferencia entre canales) y Channel Combination (fusiona alto y bajo en un solo plot). Panel de selección con Actual (último punto pulsado), Start, Stop, Interval y slope (pendiente de la regresión lineal entre inicio y fin). Panel de info con SP Point (punto usado en la calibración de punto único, que es también el punto de conmutación) y Ch. Diff..
3. Window Plot — diferencia entre la parte lineal (por regresión) y las medidas; solo válida con las tres opciones anteriores activas. Parámetro window (diferencia permitida) e información de start plot, stop plot, interval y actual.

Guardar y cargar medidas para comparar campañas: es una vista con noción de histórico, no solo de instante.

Componentes: LinearityPlot, RegressionWindowPlot, MeasurementTable, PlotOptionToggles, PointSelectionPanel, MeasurementFilePicker.

G7 — Radar Constant Parameters

P1 · MANT. Origen: RAVIS §7.4.6 (pestaña Misc).

Parámetros del sistema que entran en la ecuación del radar. Casi todos estáticos y editables; solo los de Zero Check se actualizan solos.

Grupo	Parámetros
Dependientes del ancho de pulso	Pulse Width (anchos nominales), Zero Check High/Low Channel Noise Power
Pérdidas	TX Losses (dB, del acoplador bidireccional a la bocina), RX Losses (dB, de la bocina al front-end de bajo ruido), Radom Losses (dB), Atmospheric (dB/km)
Antena	Horizontal beam width (°), Vertical beam width (°), Antenna Gain (dB)
Sistema	Wavelength (cm), Noise Figure (opcional, solo con fuente de ruido), Filter Init Pulses (pulsos descartados para estabilizar el filtro Doppler en modo dual-PRF)

Dos acciones distintas: una recalcula la constante del radar y la aplica sin guardar; la otra calcula, aplica y guarda como predeterminada. La ecuación completa está en §14.3.4 del manual; mostrarla junto a los campos, con los términos que el usuario está editando resaltados, convertiría una pantalla de 15 cajas en algo comprensible.

Componentes: ParameterGroupCard, EquationPanel, SetSaveActions, DerivedValueReadout.

G8 — Calibration Log

P1 · MANT. Origen: RAVIS §7.4 (Options → Calibration Log Window). Registro de cada actividad individual del procedimiento en curso; es donde se revisa por qué falló una calibración cuando el indicador se pone en ERROR. Debe poder quedar abierto junto al procedimiento que lo genera.

Componentes: LogStream, LogToolbar, SeverityChip.

---

Familia H — Alineación con el sol

H1 — Sun Position

P2 · OP. Origen: RAVIS §10.2.

Calcula la posición del sol para un lugar y un instante. Al conectar con el radar, los parámetros de ubicación se sustituyen por los del sistema conectado.

Tres zonas:

1. Panel izquierdo — visualización del azimut del sol (0° norte, 90° este, 180° sur, 270° oeste), con azimut y elevación en texto.
2. Panel derecho — azimut y elevación combinados, con la trayectoria del sol durante el día. El dibujo del sol solo aparece con elevación > −5°, y pasa de amarillo a gris por debajo de 0°.
3. Panel de información — fecha, hora local, hora UTC (no editable), latitud y longitud. Fecha, hora, latitud (−90…+90) y longitud (−180…+180) son editables para consultar cualquier lugar e instante. El cálculo de años bisiestos es correcto hasta 2100.

Sin receptor GPS, la hora sale del sistema, así que hora local y zona horaria hay que verificarlas para que el UTC sea correcto. Nuestro proyecto ya tiene decidida la separación entre reloj de pared y reloj monótono; esta vista es de reloj de pared, y el diseño debe mostrar la fuente de hora, no solo la hora.

Componentes: SunPathPlot, SunAzimuthCompass, DateTimeLocationForm, ClockSourceBadge.

H2 — Sun Track Alignment

P2 · MANT. Origen: RAVIS §10.3.

Extiende H1 para calcular y aplicar los desplazamientos de azimut y elevación de la antena.

Cuatro partes: botón de cálculo (activo al conectar), botón de envío (activo solo con autoridad de control), área de cálculo de offset de azimut y área de offset de elevación; cada una con posición nominal del sol, posición real detectada y offset calculado.

Interacción clave, y la más difícil de rediseñar: los campos no se teclean. Los valores se capturan desde el PPI, el RHI o el ASCOPE, pulsando con el botón derecho en el punto donde se ve el reflejo del sol; se abre una ventana para guardar azimut y/o elevación en la utilidad, y en ese mismo instante se toma la posición del sol correspondiente. Es un flujo de captura entre vistas que hoy resolveríamos mejor con un modo explícito de "capturar punto".

El procedimiento completo (§10.3.2), que el diseño debe poder acompañar:

1. Tomar control activo y abrir el control de sistema para apagar la radiación (se puede seguir al sol con radiación encendida, pero con elevación baja el reflejo queda tapado por otros ecos).
2. Abrir Sun Position y verificar hora y ubicación.
3. En el Scan Worksheet: LOG threshold a 0.0 y TX correction a OFF; enviar.
4. Según el caso:
5. Corrección de azimut (rutina normal de arranque): igualar la elevación de la antena a la del sol y poner velocidad de azimut ≈ 5 °/s; en el PPI, reflectividad no corregida, capturar el punto del reflejo.
6. Corrección de elevación: igualar el azimut, velocidad de elevación ≈ 5 °/s, sincronización angular a elevación, capturar en el RHI.
7. Ajuste fino de ambos: paso de jog a 0.1° en los dos ejes, sincronización angular a none, tiempo de integración ≈ 128, y ajustar con el jog hasta maximizar la reflectividad en el ASCOPE, capturando entonces ambos valores.
8. Calcular (los offsets anteriores se tienen en cuenta) y enviar a la ACU.
9. El sistema pregunta si guardar en memoria de la ACU: YES persiste tras un ciclo de alimentación (tarda, y se aborta a los 40 s si falla), NO es volátil. Cada caso termina con su propio mensaje de confirmación.

Esto es un asistente de varios pasos que cruza cinco vistas. Es el candidato más claro del documento a convertirse en un flujo guiado en vez de en una colección de ventanas.

Componentes: OffsetCalcPanel, CapturePointMode, WizardStepper, AcuPersistDialog, LongOperationProgress.

---

Familia I — Utilidades y servicio

I1 — Command Console (RCL)

P2 · MANT. Origen: RAVIS §12.

Línea de comandos contra el sistema, con salida de consola arriba y entrada abajo. Emerge sola ante un error grave. Tres modos con escalada explícita:

Modo	GET	SET	Descripción
default	no	no	modo seguro; es el de arranque
passive	sí	no	escucha; permite inspeccionar estados
active	sí	sí	depuración; al activarlo se desactivan todas las comprobaciones de seguridad

Se cambia de modo con su + contraseña y se sale con exit. Sintaxis: <prefijo de radar> <tipo de comando> <estado> [<valor>], con tipos GET, GETX (fuerza petición externa), GETNEWS (suscribe a cambios), QUITNEWS, SET, SETX. ? o help listan comandos; flechas arriba/abajo recorren el historial.

Menú: guardar la salida, activar log a fichero, Error Popup (emerger ante error grave), Auto Scroll (desactivable para poder leer mensajes anteriores sin que salte), limpiar salida.

Nota de diseño. Un modo que apaga las comprobaciones de seguridad necesita un tratamiento visual inequívoco y permanente mientras esté activo — borde, banner, lo que sea, pero visible desde el otro lado de la sala.

Componentes: CommandConsole, CommandHistory, ConsoleModeBadge, AutoScrollToggle, DangerModeBanner.

I2 — Test Signal Generator (ITSG)

P2 · MANT. Origen: RAVIS §7.8.

Inyecta señales de test en el receptor, visualizables con todas las vistas de datos crudos:

Tipo	Descripción	Range stop
Intensity	señal continua con distintos niveles de intensidad	50 km
Velocity	señal pulsada con distintos niveles de velocidad e intensidad; el ancho de pulso es el del transmisor	1 km
Noise	ruido blanco a lo largo de 0–50 km	50 km

La disponibilidad depende de la configuración del receptor. El MMI selecciona el range stop automáticamente para que la señal se vea bien (un rango grande con la señal pulsada la dejaría en unos pocos píxeles).

Controles: casilla de modo por tipo de señal (desmarcar + enviar = apagar), deslizador de atenuación (los valores son nominales y no se traducen exactamente a la salida; el nivel calibrado realmente inyectado se muestra en el panel de intensidad), velocidad nominal (con indicación de la velocidad no ambigua actual, porque la medida se pliega al rango de Nyquist), ENR de la fuente de ruido, y botón Set.

Avisos operativos que la UI debe dar: conviene apagar la alta tensión para inyectar solo la señal de test; si se cambian parámetros desde el Scan Worksheet hay que apagar TX correction; durante la ejecución de un scheduler el ITSG se apaga solo; y al cerrar la ventana con señal inyectada, el sistema pregunta si se debe seguir inyectando.

Componentes: TestSignalCard, AttenuationSlider, CalibratedLevelReadout, NyquistFoldingHint, SetAction, LeaveWithSignalDialog.

I3 — Waveform Generator (WFG)

P2 · MANT. Origen: RAVIS §7.5. Solo con generador de forma de onda instalado, necesario para recuperación de segundo trip.

Parámetros editables: SQI Strong (umbral para el trip más fuerte), SQI Weak (para el más débil, tras el filtrado), Strong/Weak Threshold, Cut Samples (2, 4 u 8 — el número real de puntos FFT recortados es FFT/cut + 1), FFT size (define el patrón de fase aplicado a los pulsos; cuanto mayor, mejor resultado), Wave Start (retardo de la forma de onda por ancho de pulso, en pasos de 50 ns).

Estado de solo lectura: versión de software y número de serie del WFG, WG System Status como máscara de bits OR-eada (0x1 OK, 0x2 no presente, 0x4 modo diagnóstico, 0x100 operando con fichero de pulso por defecto, 0x10000 error de comunicación, 0x20000 operando con forma de onda por defecto por fichero corrupto, 0x30000 fallo al releer el pulso), modo diagnóstico, Trigger Gap [km], Range Gap [km], Range Gap Error [km] (con signo: negativo = los datos del segundo trip quedan más cerca del centro), cuatro temperaturas (canal A, canal B, sección BiTE, sección digital) y cuatro tensiones (GND, +5 V, −5 V, +3.3 V).

La máscara de bits OR-eada tiene que mostrarse como una lista de condiciones activas, no como 0x10100. El mismo problema aparece en el estado del DSP (E12) y en el BiTE del DRX.

Componentes: BitmaskStatusList, ParameterGroupCard, TemperatureGrid, VoltageGrid.

I4 — Notification Config

P2 · MANT. Origen: RAVIS §11 (Email Messaging Window).

En Ravis, el RCP vigila los mensajes de proceso y los manda por correo. Con la red air-gapped esto no funciona tal cual, pero la lógica de supervisión sí sobrevive y merece diseñarse como "configuración de notificaciones", con el transporte por decidir.

Lo que hay que conservar:

• Destinatarios y transporte (en el legacy: servidor, direcciones separadas por punto y coma, IP y nombre del cliente; máximo 80 caracteres por línea; los campos que no se deben tocar se dejan en -na-).
• Nominal vs actual: la ventana muestra en la derecha los ajustes reales del RCP y en la izquierda los nuevos; al enviar con éxito, los nuevos aparecen a la derecha. Es el mismo patrón que en C3 y G2.
• Disparadores: notificar ante error, ante advertencia, o ambos.
• Tiempo de recolección: tras el primer error se acumulan mensajes durante N minutos antes de notificar. Solo se anuncia la primera aparición; las siguientes se ignoran hasta un reset.
• Reset Errors/Warnings: borra esa memoria para que el mismo error se vuelva a anunciar. Se deselecciona solo tras enviarse con éxito.
• Comportamiento tras reinicio: Reset (notificaciones apagadas) o Permanent (siguen activas).
• Botón de prueba (el legacy genera un correo de test con un adjunto de configuración).

Componentes: NotificationConfigForm, NominalVsActualColumns, TriggerToggles, CollectingWindowField, TestDeliveryAction.

I5 — Logger Config

P2 · MANT. Origen: RAVIS §5.2 (Tools → Logger Configuration). Qué se registra, a qué nivel y dónde. Sin detalle en el manual; se documenta para que no se olvide.

I6 — Export / Snapshot

P1 · OP · transversal. Origen: presente en todas las ventanas de Ravis (Screen Shot, Print, Save, Load).

En lugar de repetirlo ventana por ventana, se diseña una vez y se reutiliza: exportar la vista actual como imagen, exportar los datos como CSV/JSON, copiar al portapapeles, y —donde aplique— guardar y recargar un conjunto de resultados para comparar (BiTE, linealidad, medidas de calibración).

Componentes: ExportMenu, SnapshotAction, MeasurementFilePicker.

I7 — Help / Docs

P2 · OP. Origen: RAVIS §5.2 (Help → Overview) y la ayuda contextual por tooltip que Ravis ofrece en cada caja y botón (§4.1). La ayuda contextual no es opcional en este dominio: hay ~200 parámetros cuyo nombre no basta para saber qué hacen. El patrón (tooltip, popover, panel lateral) hay que decidirlo una vez y aplicarlo en todas partes.

Componentes: FieldHelpPopover, HelpPanel, GlossaryLink.

---

Catálogo de componentes

Columna Estado: existe = ya está en mmi/src/components/ con story; primitivo = viene de shadcn-vue, puede que haya que añadirlo; nuevo = hay que diseñarlo y construirlo.

Los nombres de props son una propuesta de partida, no un contrato. Los estados listados son los que el componente debe saber representar; casi todos heredan además los cinco transversales (ok / warn / fault / disabled / stale) y el eje de autoridad de control.

Shell y mosaico

Consecuencia directa del paradigma decidido. Es el bloque que hay que diseñar primero, porque condiciona el ancho disponible de todos los demás.

Componente	Estado	Props	Estados a cubrir	Usado en
AppShell	nuevo	statusBar, presets, mosaic	conectado / desconectado / simulado / mantenimiento	A1
GlobalStatusBar	nuevo	authority, access, indicators, clocks, alarm	nunca se oculta ni se tapa	A1
PanelMosaic	nuevo	layout (1, 2, 3 o 4 paneles), panels	1/2/3/4 paneles; panel activo	A1, D1
PanelFrame	nuevo	view, title, actions, maximized	normal / maximizado / a un cuarto de pantalla / sin vista asignada	A1, D1
PanelViewPicker	nuevo	views, current	agrupado por familia; marca las vistas ya abiertas en otro panel	A1
PresetBar	nuevo	presets, current, dirty	preset aplicado / modificado sin guardar	A1
PresetManager	nuevo	presets	crear, renombrar, restablecer; preset que referencia una vista no aplicable	A1
AuxPanelSlot	nuevo	content, placement	paleta, parámetros de scan y overlay dentro del panel de su vista, no como panel propio	D1, D3, D6

Primitivos

Componente	Estado	Notas
Button	existe	variantes: default, secondary, destructive, ghost; tamaños compacto/normal
Badge	existe
Card (+ Header/Title/Description/Content/Footer/Action)	existe
Input	existe
Separator, ScrollArea	existe
Select	primitivo	muy usado en E y en las barras de las vistas de datos
Tabs	primitivo	pestañas de RSP Control, RX Linearity, BiTE actual/review
Table	primitivo	necesita variante densa
Dialog / AlertDialog	primitivo	base de ConfirmDangerDialog
Tooltip / Popover	primitivo	ayuda contextual (I7)
Switch, Checkbox, RadioGroup	primitivo
Slider	primitivo	velocidad de antena (C1), atenuación del ITSG (I2)
NumberField	nuevo	con unidad, límites, paso, y mensaje de rango antes del error
Toast	primitivo
Progress	primitivo	procedimientos largos
Accordion, Command, Skeleton	primitivo

Estado y salud

Componente	Estado	Props	Estados a cubrir	Usado en
StatusLamp	nuevo	level, label, detail, stale, dimmed	ok / warn / fault / disabled / stale / atenuado (subsistema no operativo)	B1, B2, B7
StatusLampRow	nuevo	label, level, value?, unit?, includedInAggregate	+ incluido/excluido del agregado	B2
StatusLampGrid	nuevo	items, columns	denso	B2
SubsystemNode	nuevo	name, level, operational, selected	4 niveles + borde atenuado	B1
MimicLink	nuevo	from, to, animated, level	animado / gris / rojo	B1
MimicDiagram	nuevo	nodes, links, commands	pasivo / activo / desconectado	B1
CommandLamp	nuevo	label, state, pending, disabledReason	on / off / en transición / bloqueado con causa	B1
AnalogGauge / LimitBar	nuevo	value, min, max, limits, unit	dentro / en límite / fuera / sin dato	B3, B7
TrendChart	nuevo	series, window, paused, markers	vivo / pausado / vacío / truncado a 8 h	B4
MetricTile	nuevo	label, value, unit, level, stale		B10, E12
TemperatureReadout, VoltageGrid	nuevo	readings, nominal, tolerance	dentro / fuera de tolerancia (el DRX exige ≤40 °C y ±5 % en tensiones)	B10, E12, I3
UptimeDisplay	existe	startedAtWall		A7, B10
ProcessTable	nuevo	processes	corriendo / caído / prioridad anómala	B5, E12
IndicatorBar / IndicatorLamp	nuevo	indicators	ver A6	A1, A6
ConnectionStatusBadge	existe	status, label		A1, A2
StaleBadge	nuevo	lastUpdate, threshold	fresco / envejecido / muerto	transversal
EnvironmentBadge	nuevo	env	hardware real / simulador	A1
DiagnosticsBadge	nuevo	result, mask	PASS / máscara de error decodificada	B10, E12
BitmaskStatusList	nuevo	value, bits	lista de condiciones activas a partir de una máscara	I3, E12

Mensajes y eventos

Componente	Estado	Props	Estados	Usado en
EventLogPanel	nuevo	events, autoScroll, filter	vivo / pausado / vacío / truncado FIFO	A5
BiteMessageTable	nuevo	messages, sort, filter	vivo / histórico / filtrado	B8, B9
SeverityChip / SeverityFilterBar	nuevo	level, counts	info / warn / error, activo/inactivo	A5, B8
MessageDetailPanel	nuevo	message	vacío / con contenido enriquecido	B8
TrafficLight	nuevo	level, acknowledged	verde / amarillo / rojo; una advertencia no baja un error previo	A1, B8
AudibleAlarm	nuevo	level, muted, repeatEvery	sonando / silenciado / desactivado; vuelve a sonar ante condición nueva aunque esté silenciado	B1, A1
AlarmSilenceControl	nuevo	muted, activeConditions	silenciar ≠ reconocer; el estado silenciado es visible desde la barra global	B1, A1
AudioBlockedNotice	nuevo	blocked	el navegador bloquea audio sin interacción previa del usuario	A1
FindBar	nuevo	query, matches		B8, I1
FaultBadgeRow	existe	fault, asBadge, showTimestamp		B1, B8
HistoricalModeBanner	nuevo	source, capturedAt		B9, G6

Autoridad, acceso y acciones peligrosas

Componente	Estado	Props	Estados	Usado en
ControlAuthorityCard	existe	control, editable, actor, busy	pasivo / activo / en transición	A1, A3
AuthorityToggle	nuevo	mode, pending	+ advertencia de descarte de scheduler	A3
AccessLevelGate	nuevo	level, required, reason	permitido / bloqueado por nivel / bloqueado por autoridad	familias E, F, G, I
MaintenanceBanner	nuevo	unlockedAt, expiresAt	activo / por expirar	transversal
DangerModeBanner	nuevo	mode, reason	consola activa, depuración activa, simulación activa	I1, E10
ConfirmDangerDialog	nuevo	action, consequences, requireTyping?		transversal
BlockedActionExplainer	nuevo	action, blockers[]	una o varias causas, cada una con enlace a donde se resuelve	C4, B7, G1
SetSaveActions	nuevo	dirty, canSave, saveBlockedReason	Set = volátil, Save = persistente; distinción visual obligatoria	B7, C5, E*, G2, G7
PasswordPrompt	nuevo	scope		A4, I1

Antena

Componente	Estado	Props	Estados	Usado en
AntennaPositionReadout	existe	antenna, showRates		C1, H2
AxisSelector	existe	modelValue	azimut / elevación	C1
AxisPositioningFields	existe	modelValue, axisLabel	sin valores por defecto confirmados	C1
JogPad	nuevo	stepDeg, disabled, moving	en movimiento / detenido / sin autoridad	C1, H2
VelocitySlider	nuevo	modelValue, min, max, unit		C1
ServoStatusPanel	nuevo	signals	las seis señales de §7.2.2	C1
LimitIndicator	nuevo	axis, lower, upper, returnEnabled	dentro / en límite / retorno activo	C1
StepWidthSetup	nuevo	az, el	rango 0.1–1.0°	C2
EmergencyStopButton	nuevo	onStop	siempre habilitado si hay autoridad	C1
OffsetCalcPanel	nuevo	nominal, measured, offset, axis		H2
CapturePointMode	nuevo	active, target	capturando desde PPI/RHI/ASCOPE	H2, D2–D4

Parámetros y configuración

Componente	Estado	Props	Estados	Usado en
ParameterField	nuevo	label, value, unit, limits, help, accepted	sin cambios / modificado sin aplicar / aplicado (confirmación en verde) / rechazado con rango	C3, E, G
ParameterGroupCard	nuevo	title, fields, density		C3, E*
TernaryOverrideField	nuevo	modelValue	Never / User / Always	E2
ConditionalFieldGroup	nuevo	discriminator, cases	el juego de campos cambia con el tipo	E4, E6, E7
NominalVsActualTable	nuevo	rows (pedido, real, ¿coinciden?)	igual / distinto / sin dato real	C3, E12, I4
ConfigDiffView	nuevo	left, right	añadido / cambiado / eliminado	E11
ProfileActionsBar	nuevo	dirty, savedVersion	current / saved / factory	E11
ThresholdMatrix	nuevo	params, thresholds	solo lectura o editable (por decidir)	E3
FlagExpressionDisplay	nuevo	mask, symbols	muestra LOG & CSR, no 0x8888; solo lectura	E3
TriggerTimingTable	nuevo	triggers	6 filas start/width/polaridad	E6
PrtTermField	nuevo	base, prtFactor	admite x µs + k·PRT	E6
PulseWidthSelector	nuevo	widths, current	persistente entre vistas de E y F	C3, E6, G*
SectorBlankingEditor + AzimuthSectorDial	nuevo	sectors, constraints	válido / solapado / excede tamaño máximo	C5, E5
PinMapEditor	nuevo	pins (25)		E7, F5
BitMaskEditor / BitToggleGrid	nuevo	value, width, labels	por bit o por pin	E9, F5
RangeLayoutEditor	nuevo	start, stop, step, average	valida step/average ≥ 62.5 m	C3
DataTypeSelector	nuevo	available, selected	disponible / no disponible con los ajustes actuales	C3, D2–D4
PolarizationModeSelector	nuevo	mode, capabilities	con las limitaciones de cada modo visibles	C3
CrossCheckExplainer	nuevo	field, blockedBy	"no puedes elegir esto porque aquello"	C3
ValidationSummary	nuevo	issues		C3, C5, E*
RestartRequiredNotice	nuevo	change		E9
EquationPanel	nuevo	equation, highlight	resalta los términos que el usuario edita	G7

Vistas de datos

Componente	Estado	Props	Estados	Usado en
ScopePlot	nuevo	series, xUnit, aggregation, zoom	vivo / congelado / sin datos	D2
PpiPlot	nuevo	rays, palette, zoom, center	+ centro desplazado	D3
RhiPlot	nuevo	rays, palette, zoom		D4
SpectrumPlot	nuevo	bins, scale		D5, F2
AntennaSweepLine	nuevo	angle, rate		D3, D4
OverviewInset	nuevo	full, viewport		D3
ColorScaleLegend	nuevo	palette, dataType, unit		D3, D4, D6
ColorTableEditor + ColorSwatchGrid + ColorChooser	nuevo	presets, dataType	preset modificado / guardado / por defecto	D6
PerceptualRamp	nuevo	stops, space, kind	secuencial o divergente centrada en cero; interpola en espacio perceptual, no en RGB	D3, D4, D6
ColorVisionCheck	nuevo	palette	valida la paleta contra deuteranopía y protanopía, y contra los colores de estado	D6
OverlayLayerList	nuevo	layers	6 capas con visibilidad y color	D7
CursorReadout	nuevo	distance, az, el, height?, value, unit	fijado / siguiendo / actualizándose con cada dato	D2–D4
FreezeToggle	nuevo	frozen	congela solo esta vista	D2–D4
ResolutionSelector	nuevo	value	16…256; avisa del coste de ancho de banda	D2–D4
ZoomControl, RefreshRateSelector, DataSourceSelector	nuevo			D2–D4
AxisUnitToggle	nuevo	unit	km / µs	D2
PixelAggregationToggle	nuevo	mode	maximum / average	D2

Plots de ajuste (familia F)

Componente	Estado	Props	Estados	Usado en
AdjustmentPlotFrame	nuevo	plot, staticInfo, liveStatus, controls	el patrón común de F1–F4	F1–F4
LiveStatusLine	nuevo	fields	vivo / congelado (single step) / No Trigger	F1–F4
NudgeControl	nuevo	value, fineStep, coarseStep, unit	la convención minúscula/mayúscula del legacy	F1–F4
WaveformPlot	nuevo	samples, zoom, windows[]	dibuja dos ventanas (FIR y AFC) cuando difieren	F1
PlotSpanSelector	nuevo	value	pasos 2…5000 µs	F1
AmplitudeZoomSelector	nuevo	value	×1…×128	F1–F4
AveragingSelector	nuevo	value	1–25	F2–F4
IfChannelSelector	nuevo	channel	5 entradas SMA	F1–F3
SingleStepControl	nuevo	paused	vivo / pausado / paso a paso	F1–F4
LogToFileToggle	nuevo	recording, target		F1, F3
AfcStatePill	nuevo	state, level, encoded?	los seis estados de F2, con historia reciente	F2, B10
OptimalSearchDialog	nuevo	spans, progress	configurando / buscando / abortado / terminado	F2, F4
SignalLevelGuide	nuevo	target, max	bandas objetivo (−3…+4 dBm) y máximo (+8 dBm) sobre el plot	F1
BitPatternTester + WalkingOnesControl + PinBitModeSwitch	nuevo	value, mode		F5

Procedimientos

Componente	Estado	Props	Estados	Usado en
JobActionPanel	existe	busy, jobId, result, error, etiquetas		C4, G5
WizardStepper	nuevo	steps, current	pendiente / activo / hecho / fallido / omitido	G2–G4, H2
PrecheckList	nuevo	checks	cada precondición con su estado en vivo y su causa	C4, G1
RoutineStepper	nuevo	steps, result	completada / fallida / interrumpida (tres resultados)	C4
OperatorPromptDialog	nuevo	prompt, inputSpec	el script pide una medida al operador	G3, G4
CalibrationResultTable	nuevo	results, saved		G4, G6
UnsavedResultBanner	nuevo	what	resultado obtenido pero volátil	G4, G7
WarmupTimer	nuevo	since, required	los 20 min de radiación previos a calibrar TX	G3
LongOperationProgress	nuevo	progress, timeout	incluye el caso "se aborta a los 40 s" de la ACU	H2
ManualRefreshBar	nuevo	lastRefresh	"estos datos no se actualizan solos"	G2, B8 (DRX BiTE)
ProcedureResultBanner	nuevo	status, logLink	éxito / ERROR con enlace al log	G2–G4

Sol y utilidades

Componente	Estado	Props	Usado en
SunPathPlot	nuevo	path, current, visible	H1
SunAzimuthCompass	nuevo	azimuth, elevation	H1
DateTimeLocationForm	nuevo	date, localTime, utc, lat, lon	H1
ClockSourceBadge	nuevo	source (GPS / sistema)	H1, A1
CommandConsole + CommandHistory + ConsoleModeBadge	nuevo	mode, lines	I1
TestSignalCard + AttenuationSlider	nuevo	type, enabled, level	I2
NotificationConfigForm	nuevo	nominal, actual	I4
ExportMenu / SnapshotAction	nuevo	targets	transversal
FieldHelpPopover / HelpPanel	nuevo	term, content	transversal
InfoTree / KeyValueTable	nuevo	nodes	A7, D8

Total: ~132 componentes, de los cuales 8 existen hoy y ~15 son primitivos de shadcn-vue. El resto hay que diseñarlos.

---

Semántica transversal que el diseño debe fijar una sola vez

Eje	Valores	Dónde aparece
Salud	ok, warn, fault	todas las lámparas, marcos de subsistema, semáforo BiTE
Disponibilidad	disabled (sin conexión), stale (conexión sin datos), dimmed (subsistema no operativo ⇒ sus datos no son actuales)	A6, B1, B2, B7
Procedencia	live, manual-refresh (el DRX solo reporta bajo petición), historical, simulated	G2, B9, G6, A1
Autoridad	con control / sin control	todos los controles de escritura
Acceso	OP / MANT	familias E, F, G, I
Persistencia	aplicado volátil (Set) / persistido (Save) / de fábrica (Factory)	B7, C5, E*, G2, G7
Edición	sin cambios / modificado sin aplicar / aplicado y aceptado / rechazado con rango	C3, E, G
Modo peligroso	consola activa, depuración activa, mantenimiento desbloqueado	I1, E10, A4

Ocho ejes independientes que se combinan. Esta es la parte más difícil del encargo: un campo puede estar simultáneamente modificado-sin-aplicar, en un sistema sin autoridad de control, con datos envejecidos, en modo simulado. El diseño tiene que decidir qué se representa con color, qué con tipografía, qué con iconografía y qué con texto, sin que cuatro señales compitan por el mismo píxel.

Requisitos de concurrencia (base de los presets)

Casos documentados en los manuales donde hacen falta varias vistas a la vez. Con el paradigma decidido, cada fila de esta tabla es candidata a ser un preset del mosaico; las de cuatro vistas son las que fijan el máximo de cuatro paneles:

Procedimiento	Vistas simultáneas	Fuente
Ajuste del muestreo del pulso TX	Scan Worksheet + ASCOPE + RSP TX/RX Adjustment	RAVIS §14.2.1
Corrección de azimut por sol	Antenna Control + PPI + Sun Position	RAVIS §10.3.2.1
Corrección de elevación por sol	Antenna Control + Scan Worksheet + RHI + Sun Position	RAVIS §10.3.2.2
Ajuste fino az/el	Antenna Control + Scan Worksheet + ASCOPE + Sun Position	RAVIS §10.3.2.3
Diseño del filtro adaptado	Mb ↔ Pb ↔ Ps, ciclando entre ellos	RVP §5.2
Ajuste del ITSG	ITSG Control + ASCOPE	RAVIS §7.8.1
Calibración con log abierto	cualquier procedimiento + Calibration Log	RAVIS §7.4
Vigilancia permanente	BiTE + alarmas + cualquier otra cosa	RAVIS §9

Además: en Ravis se pueden abrir varios ASCOPE, PPI y RHI a la vez (para comparar tipos de dato), y cada uno se congela independientemente.

Orden sugerido de trabajo

No es un plan de proyecto; es el orden en que el diseño rinde más:

1. Fundamentos — sistema de color con los ocho ejes de estado y las paletas de dato perceptualmente uniformes, comprobando que unas y otras no se confunden en pantalla; escala de densidad; tipografía numérica (tabular, obligatorio); patrón de Set/Save; patrón de acción bloqueada; ayuda contextual; y el comportamiento de la alarma sonora junto a su equivalente visual. Sin esto, todo lo demás se rehace.
2. Shell y mosaico — AppShell, GlobalStatusBar, PanelMosaic, PanelFrame, presets, y los dos anchos de referencia (panel a un cuarto de pantalla y a pantalla completa) contra los que se diseñará cada vista. Va antes que cualquier vista concreta.
3. P0 de operación — A1, A3, A5, A6, B1, B8, B10, C1, C3, C4.
4. P0 de datos — D1–D4 con D6 (paleta) y D8.
5. P1 de mantenimiento — familia G completa, B7, C5.
6. P1 de DSP — E1–E7, E11, E12 y F1–F3.
7. P2 — el resto.

Trazabilidad legacy → vista

Fuente	Sección	Vista(s)
Ravis	§5 Main Control Center	A1, A5
Ravis	§6 Connect and Login	A2, A3, A6
Ravis	§7.1 System Visualization	B1, B2, B3, B4, B5, B6
Ravis	§7.2 Antenna Control	C1, C2
Ravis	§7.3 Scan Worksheet	C3
Ravis	§7.4 RSP (DRX) Control	G1, G2, G4, G7, C5, E12
Ravis	§7.5 Signal Generator Control	I3
Ravis	§7.6 RX Linearity Validation	G6
Ravis	§7.7 Power Monitor	B7
Ravis	§7.8 ITSG Control	I2
Ravis	§8 Data Views	D1–D8
Ravis	§9 BiTE Message Window	B8, B9
Ravis	§10 Sun Position Utility	H1, H2
Ravis	§11 Email Messaging	I4
Ravis	§12 Ravis Console	I1
Ravis	§13 System Information	A7
Ravis	§14 Calibration and Alignment	G2, G3, G4, G7
RVP900	§4.1 Overview / V / Vz / Vp / @	E1, E3, E11, E12, B10
RVP900	§4.2.1 Mc	E9
RVP900	§4.2.2 Mp	E2
RVP900	§4.2.3 Mf	E4
RVP900	§4.2.4 Mt	E5, C5
RVP900	§4.2.5 Mt<n>	E6
RVP900	§4.2.6 Mb	E7
RVP900	§4.2.7 M+	E10
RVP900	§4.2.8 Mz	E8
RVP900	§5.1 P+	F6
RVP900	§5.3 Pb	F1
RVP900	§5.4 Ps	F2, F5
RVP900	§5.5 Pr	F3
RVP900	§5.6 Pa	F4
RVP900	§7.9 GPARM	E12
RVP900	Apéndice F (panel RCP902)	— (es un ICD de hardware; alimenta las señales de I2 y de los triggers de E5, no una vista)

No trazado a ninguna vista, a propósito: capítulos 1–3 y 6 del RVP900 (información general, especificaciones, algoritmos de procesamiento), apéndices A–E y G–H, y los capítulos 2–4 de Ravis (concepto, features, getting started). Son teoría, hardware o material de referencia, no superficie de interfaz. Los algoritmos del capítulo 6 del RVP900 sí son la fuente de verdad para las ayudas contextuales de los parámetros de C3 y de la familia E.

Decisiones abiertas para el equipo

Cosas que este inventario no resuelve y que hay que cerrar con el equipo antes o durante el diseño:

1. ~~Paradigma de ventanas.~~ Cerrado (2026-09-19): shell fijo + mosaico de 1–4 paneles con presets por tarea. Descartados el workspace acoplable con segundo monitor y las rutas puras. Queda por concretar, ya dentro del diseño: los dos anchos de referencia por vista, el encabezado común de panel, y la gestión de presets (crear, renombrar, restablecer, preset que referencia una vista no aplicable).
2. ~~La alarma sonora.~~ Cerrado (2026-09-19): va. Queda por concretar en diseño qué niveles suenan, el escalado, y la separación entre silenciar y reconocer. Ver B1.
3. ~~E3 (matriz de umbrales): ¿solo lectura o editable?~~ Cerrado (2026-09-19): solo lectura de momento. Si el contrato RCP↔DSP acaba exponiendo escritura de umbrales, se reabre y entonces hace falta el editor de expresiones TCF.
4. B6 (pares remotos y mensajería). Con operador único y red air-gapped recomendamos reducirlo a una lista dentro de A7 y descartar la mensajería. Falta confirmación.
5. I4 (notificaciones). El correo del legacy no aplica en red air-gapped. ¿Qué transporte? ¿Notificación local, registro, señalización externa?
6. Expiración del modo mantenimiento (A4). Recomendamos que expire por inactividad; hay que fijar el plazo.
7. Qué campos del DSP son realmente nuestros. La familia E está calcada del RVP900 porque documenta el volumen y la naturaleza del problema. El contrato real lo fija el proyecto DSP (interfaces/dsp.md), y el mapeo campo a campo está sin hacer. Diséñense los patrones, no se cablee esta lista.
8. ~~Paletas de datos (D6).~~ Cerrado (2026-09-19): perceptualmente uniformes. El editor se mantiene para reproducir una paleta institucional si hace falta, pero no es el punto de partida. Ver D6.
9. ~~Densidad y tamaño de pantalla.~~ Cerrado (2026-09-19): escritorio ≥1920×1080, ratón y teclado, sin táctil, tal y como se había asumido. Ancho de referencia estrecho ≈960×480 px (un panel de cuatro), ancho amplio = panel a pantalla completa.
10. Rango de idioma. Etiquetas en inglés según lo decidido; queda por ver si el personal operativo local lo prefiere así en las pantallas de operación diaria (A, B, C) aunque las de mantenimiento (E, F, G) se queden en inglés por fuerza.

---

Material de origen

• legacy/ravis/ — 150 imágenes del Ravis 1.3 Operator's Manual (Rel. 2.0, 2003-07-28). Incluye capturas completas de ventana e iconos recortados; este documento referencia las capturas útiles, y el resto queda disponible por si el diseño quiere ver un detalle concreto.
• legacy/rvp900/ — 77 imágenes del manual del RVP900 (M211322EN-B). Las relevantes para interfaz son los plots del capítulo 5 (img-025 a img-034).
• Manuales completos en el repositorio lamula-dsp: ravis/manual.md, rvp900/rvp900_manual.md, con marcadores <!-- PDF page N --> para localizar cualquier sección citada aquí.
